Un buen esquema de una transmisión automática aclara mucho más que un dibujo bonito: enseña cómo entra el par del motor, qué piezas lo multiplican, quién decide el cambio y por qué una avería puede sentirse como un simple tirón o como un fallo serio. Aquí voy a desmenuzar la arquitectura real de una caja automática, cómo trabaja por dentro, qué cambia según el tipo de transmisión y qué revisar antes de pensar en una reparación cara.
Lo esencial para entender una automática sin perderse en el dibujo
- El convertidor de par conecta el motor con la caja y suaviza la salida desde parado.
- Los trenes planetarios son los que crean las distintas relaciones de marcha.
- El cuerpo de válvulas o la mecatrónica decide qué embragues y frenos se activan en cada momento.
- El ATF no solo lubrica: también transmite presión hidráulica y ayuda a enfriar.
- Golpes, patinamiento o retrasos suelen apuntar primero a fluido, presión o solenoides, no siempre a una rotura total.
Qué muestra de verdad un esquema de una caja automática
Cuando leo un esquema de una caja automática, yo no busco piezas aisladas; busco bloques de función. La mayoría de diagramas se entienden mejor si separas la transmisión en tres zonas: entrada de potencia, control hidráulico-electrónico y salida hacia las ruedas. Esa forma de leerlo evita el error típico de pensar que todo depende de una sola pieza.
En una automática clásica, el conjunto suele incluir convertidor de par, bomba de aceite, trenes planetarios, embragues multidisco, frenos, cuerpo de válvulas, filtro, radiador o enfriador de ATF, sensores y centralita. Cada elemento hace una parte del trabajo, pero ninguno actúa solo. El dibujo cobra sentido cuando ves que la caja combina mecánica, hidráulica y electrónica al mismo tiempo.
| Componente | Función principal | Qué suele provocar si falla |
|---|---|---|
| Convertidor de par | Transmite el movimiento del motor y multiplica el par al arrancar | Vibraciones, patinamiento, pérdida de empuje |
| Bomba hidráulica | Genera la presión que mueve embragues y frenos | Cambios lentos, golpes, modo de emergencia |
| Cuerpo de válvulas | Distribuye el aceite a los circuitos correctos | Marchas erráticas, tirones, cambios tardíos |
| Tren planetario | Hace posibles las distintas relaciones de transmisión | Pérdida de una marcha o deslizamiento interno |
| Solenoides | Abren o cierran pasos hidráulicos según las órdenes de la centralita | Saltos de marcha, bloqueo en una velocidad |
| ATF y filtro | Lubrican, enfrían y mantienen limpia la hidráulica | Sobrecalentamiento, suciedad, desgaste acelerado |
Si entiendes estos bloques, el esquema deja de parecer una maraña de líneas y pasa a ser una secuencia lógica. Y justo ahí se ve mejor cómo fluye la potencia desde el motor hasta las ruedas.
Cómo circula la fuerza del motor hasta las ruedas
En una automática convencional, el recorrido empieza en el motor y termina en el diferencial, pero entre medias hay varias decisiones técnicas que no existen en una caja manual. El punto clave es que la caja no solo “transmite” movimiento: también modula cuánta fuerza manda, con qué suavidad y en qué momento cambia la relación.
- Salida desde parado. El convertidor de par permite que el coche arranque sin embrague mecánico convencional y suaviza la entrega.
- Multiplicación inicial. A bajas vueltas, el convertidor puede amplificar el par para mover el coche con menos esfuerzo del motor.
- Selección de relación. La centralita lee velocidad, carga del acelerador, temperatura y régimen para ordenar el cambio adecuado.
- Accionamiento hidráulico. Los solenoides abren el paso de ATF hacia embragues o frenos concretos.
- Cambio de marcha. Un elemento del tren planetario se bloquea y otro se libera, creando una relación distinta.
- Bloqueo del convertidor. A velocidad de crucero, muchas cajas activan el bloqueo del convertidor para reducir pérdidas y bajar consumo.
La parte que más confunde a quien ve un esquema por primera vez es el tren planetario. No es un juego de engranajes cualquiera: está formado por un engranaje solar, satélites, porta-satélites y corona, y al bloquear una pieza u otra se obtienen marchas distintas. Esa lógica explica por qué una sola arquitectura puede ofrecer varias relaciones sin necesidad de engranajes paralelos como en una manual.
También conviene fijarse en el ATF. El aceite en una automática no es un simple lubricante; actúa como fluido de trabajo, enfría y hace posible la presión hidráulica. Si el fluido pierde propiedades, toda la secuencia se vuelve menos precisa y los síntomas aparecen antes de que la caja “muera”.
Ese recorrido no es idéntico en todas las cajas, porque el esquema cambia bastante según la tecnología que lleve el coche.
Por qué el esquema cambia según el tipo de transmisión
No todas las transmisiones automáticas funcionan igual, y ahí está una de las razones por las que los esquemas suelen parecer distintos entre marcas. La arquitectura básica puede repetirse, pero la forma de generar las marchas y de controlarlas cambia mucho entre una automática clásica, una CVT o una de doble embrague.
| Tipo de transmisión | Cómo trabaja | Ventaja principal | Límite habitual |
|---|---|---|---|
| Automática con convertidor de par | Usa convertidor, trenes planetarios y control hidráulico | Suavidad y buena tolerancia al uso urbano | Pérdidas mecánicas algo mayores que en otras soluciones |
| CVT | Varía la relación con poleas y correa o cadena | Transición continua y conducción muy fluida | Sensibilidad al fluido correcto y a esfuerzos altos sostenidos |
| Doble embrague | Dos embragues alternan marchas pares e impares | Cambios rápidos y buena eficiencia | Más complejidad y mayor sensibilidad al calor y al desgaste de embragues |
| Manual automatizada | Una caja manual recibe actuadores eléctricos o hidráulicos | Coste y diseño más sencillos que otros sistemas automáticos | Puede dar cambios menos suaves |

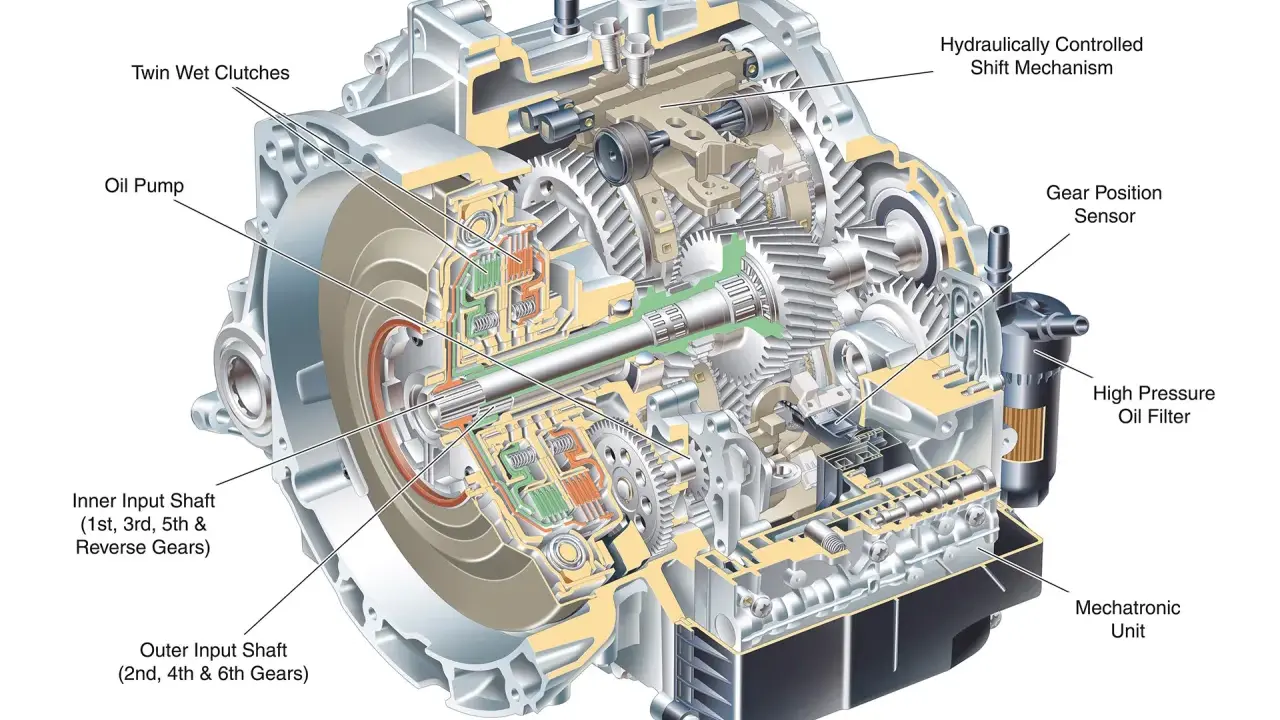

Si el coche lleva DCT, por ejemplo, el esquema ya no gira tanto alrededor del convertidor de par, sino de dos embragues y una mecatrónica que gobierna todo. En una CVT, en cambio, el protagonista es el variador continuo. Saber de qué familia es tu caja ayuda a leer el dibujo correcto y a no buscar fallos donde no están.
Y aquí viene una clave práctica: cuando alguien compara “automática” como si fuera una sola tecnología, suele diagnosticar mal. La sintomatología puede parecer parecida, pero la causa real cambia bastante de un sistema a otro.
Las averías que se entienden mejor mirando el esquema
El mejor uso de un esquema no es académico; es diagnóstico. Cuando una automática empieza a dar señales raras, el dibujo te ayuda a localizar qué bloque tiene más sentido revisar primero. Yo suelo empezar por el comportamiento del coche, porque eso ya orienta bastante el problema.
| Síntoma | Zona sospechosa | Qué revisaría primero |
|---|---|---|
| El motor sube de vueltas pero el coche acelera poco | Convertidor, embragues, presión hidráulica | Nivel y estado del ATF, códigos de fallo, deslizamiento |
| Golpe fuerte al meter D o R | Cuerpo de válvulas, soportes, presión excesiva | ATF, fugas, adaptación de la caja, estado de soportes |
| Cambios tardíos o erráticos | Solenoides, sensores, centralita | Diagnóstico OBD, temperatura de aceite, continuidad eléctrica |
| La caja se queda en una sola marcha | Modo de protección | Lectura de averías, nivel de ATF, conectores, presión |
| Sobrecalentamiento | Enfriador, filtro, fluido degradado | Radiador de aceite, suciedad, color y olor del ATF |
Hay un error que veo a menudo: culpar directamente a la caja entera cuando el problema viene de un solenoide, un sensor o un ATF agotado. En una automática, una avería localizada puede generar síntomas muy dramáticos. Por eso el esquema sirve tanto; te obliga a pensar por bloques y no por intuiciones.
Si la caja patina, cambia a golpes o entra en modo de emergencia, el orden lógico es claro: primero fluido, luego electrónica básica y después ya mecánica interna. Ese orden evita desmontajes innecesarios y conecta bien con el mantenimiento.
El mantenimiento que de verdad alarga la vida de una automática
La idea de que una caja automática lleva “aceite de por vida” me parece demasiado optimista para la mayoría de usos reales. En la práctica, yo trataría el ATF como un consumible crítico: si se degrada, la caja trabaja peor, se calienta más y los cambios pierden precisión. En uso normal, un intervalo orientativo razonable suele moverse entre 60.000 y 100.000 km; en uso severo, conducción urbana intensa, remolque o calor constante, muchas cajas agradecen cambios en torno a 40.000 a 60.000 km.
El tipo de transmisión también manda. Hay CVT y DCT que piden intervalos más cortos, y hay cajas concretas con planes oficiales distintos. Lo sensato es seguir el libro de mantenimiento del coche, pero no asumir que un fluido “long life” seguirá perfecto durante años si la caja trabaja caliente.
- Usa siempre la especificación exacta de ATF que pide el fabricante.
- No mezcles fluidos por ahorrar unos euros.
- Revisa fugas en cárter, retenes y enfriador.
- Cambia filtro y junta cuando el diseño de la caja lo requiera.
- Vigila el color y el olor del fluido: oscuro y quemado es mala señal.
- Evita aceleraciones bruscas con la caja fría.
En España, un mantenimiento básico de ATF y filtro suele arrancar aproximadamente entre 240 y 400 euros según caja, aceite y mano de obra; una intervención mayor ya entra con facilidad en cifras de cuatro dígitos. Esa diferencia explica por qué merece la pena prevenir antes que esperar a que la caja se queje demasiado. Y si quieres evitar un presupuesto grande, la comprobación rápida antes de abrir nada es la parte más rentable.
La comprobación rápida que yo haría antes de condenar la caja
Antes de imaginar una reconstrucción completa, yo seguiría una secuencia corta y bastante efectiva. Primero revisaría nivel y estado del ATF con el procedimiento correcto del fabricante, porque hacerlo mal falsea cualquier diagnóstico. Después buscaría fugas visibles, conectores sulfatados, manguitos dañados y temperatura de trabajo anormal.
Luego pasaría al escáner. Los códigos de fallo no lo cuentan todo, pero sí marcan una dirección: sensores de velocidad, solenoides, presión, temperatura o comunicación con la centralita. Si el problema aparece solo en frío, solo en caliente o únicamente al pasar de D a R, esa pista vale más de lo que parece.
Si me quedara una duda, separaría el síntoma en tres preguntas simples: ¿patina, golpea o tarda? ¿lo hace siempre o solo a veces? ¿cambia con la temperatura? Esa lectura rápida suele filtrar la mitad de los diagnósticos erróneos y me parece la forma más honesta de usar un esquema: no para impresionar, sino para tomar mejores decisiones con la caja automática.
