La caja de cambios manual sigue siendo un conjunto mecánico muy directo: recibe el par del motor, lo adapta a distintas relaciones y lo entrega a las ruedas con la ayuda de ejes, engranajes, sincronizadores y rodamientos. Entender sus piezas no solo sirve para aprobar teoría; ayuda a detectar ruidos, saber por qué una marcha rasca y decidir si una avería se resuelve con mantenimiento o exige abrir la transmisión. Aquí repaso las partes de una caja de cambios manual, cómo trabajan entre sí y qué señales me harían sospechar que algo no va bien.
Lo esencial para entender una caja manual sin perder tiempo
- El par entra desde el embrague al eje primario y se reparte por el contraeje y el eje secundario.
- Los sincronizadores igualan velocidades para que la marcha entre sin rascar.
- Las horquillas, el varillaje y los railes mueven el selector; si fallan, el cambio se vuelve impreciso.
- Los rodamientos, retenes y juntas no aportan relación de giro, pero sostienen la caja y evitan fugas.
- Si falla una sola marcha, yo miro antes sincronizadores o engranajes; si fallan varias, sospecho de aceite, embrague o mando del cambio.

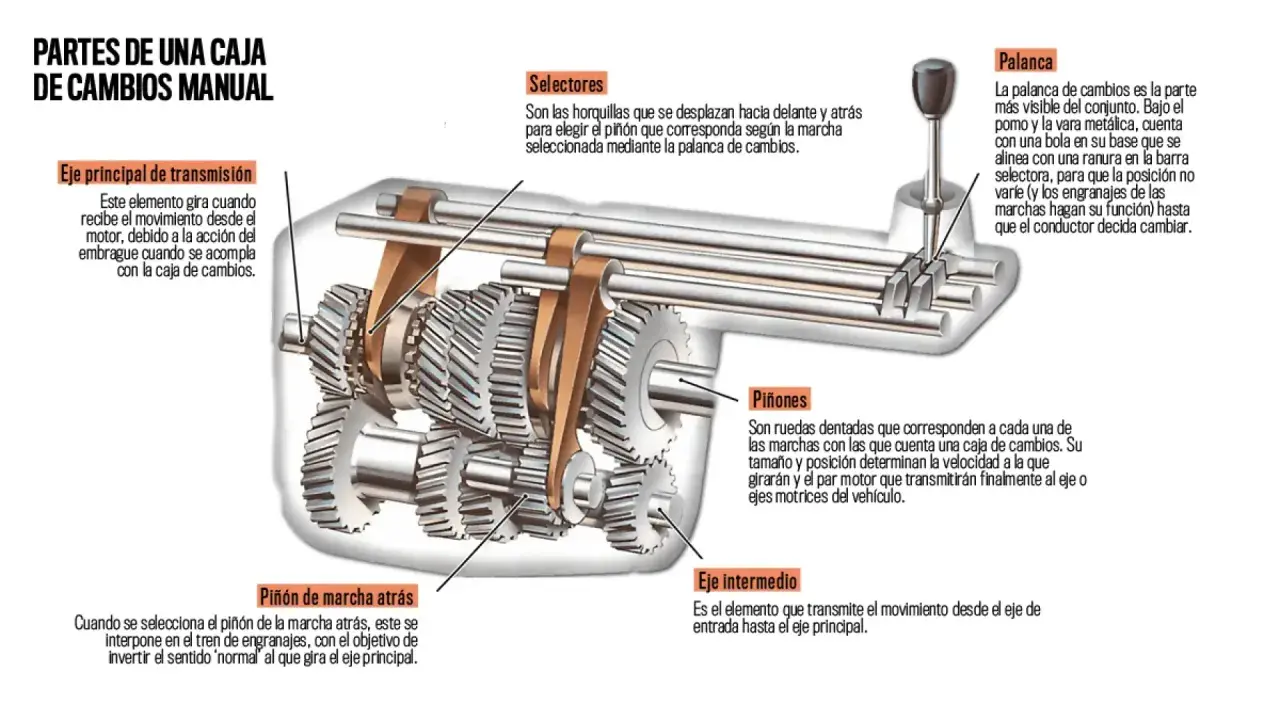

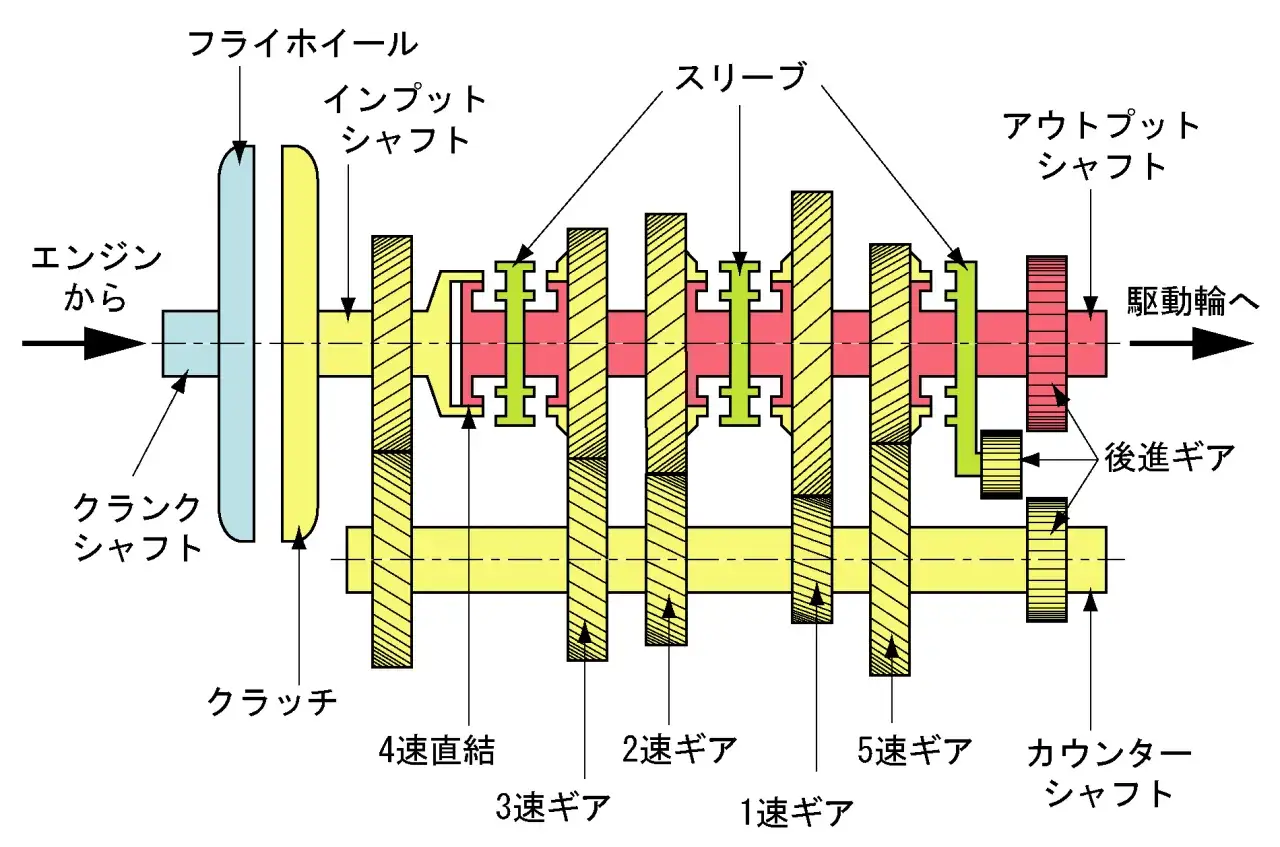

Qué piezas componen una caja de cambios manual y qué hace cada una
Yo suelo dividir una caja manual en dos grupos: las piezas que transmiten el movimiento y las que lo seleccionan y lo sostienen. Esa separación ayuda mucho a entender por qué una avería puede ser puramente mecánica, puramente de mando o una mezcla de ambas.
| Pieza | Función | Qué suele delatar desgaste |
|---|---|---|
| Embrague | Desconecta temporalmente el motor de la caja para permitir el cambio | Rasca al meter marcha, patina o arrastra |
| Eje primario | Recibe el giro desde el embrague | Ruido con el embrague suelto, holguras o rodamientos cansados |
| Contraeje o eje intermedio | Transfiere el movimiento a los distintos engranajes | Zumbidos, limaduras en el aceite, desgaste de rodamientos |
| Eje secundario o de salida | Entrega el par al diferencial o a la transmisión final | Vibraciones, ruido en carga o retenes que fugan |
| Engranajes | Generan cada relación de marcha | Ruidos localizados, dientes picados o salto de marcha |
| Sincronizadores y anillos de bloqueo | Igualan la velocidad de los elementos antes de engranar | Rascado al cambiar, sobre todo en 2ª, 3ª o reducciones |
| Horquillas y railes de selección | Desplazan los manguitos y seleccionan la marcha | Palanca imprecisa, marcha que no entra o que se sale |
| Rodamientos | Sostienen los ejes y reducen fricción | Zumbido que cambia con la velocidad o con la carga |
| Retenes, juntas y respiradero | Conservan el lubricante dentro de la carcasa | Fugas de aceite, suciedad pegada o nivel bajo |
| Carcasa y tapa | Alínean y protegen todo el conjunto | Holguras, fisuras o pérdidas por asiento dañado |
En muchos coches con tracción delantera, la caja va integrada con el diferencial, así que el conjunto es más compacto y la reparación suele ser más delicada de desmontar. En propulsión, la caja y el grupo final están más separados, algo que facilita distinguir si el ruido viene de la transmisión o del puente trasero. Con esa base ya se entiende mejor por qué el cambio no es solo una palanca y seis velocidades; detrás hay un sistema bastante preciso, y por eso la selección de marcha exige más sincronía de la que parece.
Cómo entra la marcha sin que rasque
La secuencia real es bastante elegante. Primero, el embrague corta el enlace con el motor; después, la palanca mueve el varillaje o los cables, esa orden llega a la horquilla y la horquilla desplaza el sincronizador hasta que el engranaje correcto queda acoplado. Si una sola de esas fases falla, el cambio se vuelve tosco aunque el resto de la caja siga sano.
Del pedal al eje primario
Cuando pisas el embrague, el eje primario deja de recibir el empuje del motor. Si el embrague no desacopla del todo, los ejes siguen girando con demasiada diferencia de velocidad y aparece el típico rascado al meter marcha. Por eso, antes de culpar a la caja, yo siempre reviso si el problema también aparece en parado, con el motor arrancado y el pedal pisado a fondo.
Del sincronizador al engrane definitivo
El sincronizador cumple una función crítica: iguala velocidades para que el acoplamiento sea limpio. En una caja bien ajustada, apenas notas el paso de una relación a otra. Cuando el anillo de bloqueo está gastado, la manga no se frena lo suficiente y el metal avisa con el clásico crujido. Esto se nota mucho en reducciones rápidas y en las marchas más usadas, normalmente 2ª y 3ª.
Lee también: Árbol de transmisión: fallos, síntomas y cuánto cuesta arreglar
Por qué la marcha atrás suele ser la más delicada
En muchísimos diseños, la marcha atrás no está sincronizada como las otras. Eso significa que hay que esperar a que los ejes se paren casi por completo antes de meterla. Si entra con ruido o cuesta seleccionarla, no siempre es una avería grave; a veces basta con pisar el embrague, esperar un segundo y volver a intentarlo. Si aun así rasca, entonces sí conviene revisar el mando, el embrague o el tren interno.
Esta lógica es muy parecida en la mayoría de cajas sincronizadas modernas, y por eso el diagnóstico correcto depende tanto de escuchar el síntoma como de entender qué pieza está participando en cada fase. A partir de ahí, la arquitectura del coche también cambia bastante la forma de trabajar sobre el conjunto.
Qué cambia entre una caja transversal y una longitudinal
La idea mecánica no cambia, pero la disposición sí. En un turismo de tracción delantera, la caja suele ir montada en transversal y formar un bloque compacto con el diferencial. En un vehículo de propulsión, lo habitual es una caja longitudinal, separada del grupo trasero. Esa diferencia afecta al acceso, al reparto de cargas y a la forma de diagnosticar averías.
| Disposición | Montaje habitual | Ventaja práctica | Inconveniente habitual |
|---|---|---|---|
| Transversal | Motor y caja colocados de lado, frecuente en tracción delantera | Conjunto compacto y ligero | Más difícil acceder a algunos retenes, soportes y selectores |
| Longitudinal | Motor alineado con la carrocería, típico en propulsión | Separación más clara entre caja y diferencial | Más longitud de transmisión y más puntos a revisar |
Yo aquí suelo fijarme en un detalle que muchos pasan por alto: en una transmisión transversal, un mal soporte de motor o de caja puede hacer que parezca rota la caja cuando en realidad solo está desalineada. En una longitudinal, en cambio, el ruido se diagnostica con algo más de separación entre componentes, aunque tampoco conviene confiarse. Una vez entiendes el montaje, las averías dejan de parecer un misterio y empiezan a tener una lógica bastante clara.
Las averías más comunes y el síntoma que suele delatarlas
En taller, la frase “la caja suena” dice poco. Lo que de verdad importa es cuándo suena, con qué marcha y si cambia al pisar el embrague. Esa combinación me orienta mucho más que una descripción genérica.
| Síntoma | Piezas sospechosas | Qué reviso primero |
|---|---|---|
| Rasca al entrar 2ª o 3ª | Sincronizador, embrague que arrastra, horquilla gastada | Recorrido del pedal, nivel y tipo de aceite, prueba de embrague |
| Zumbido que sube con la velocidad | Rodamientos, dientes desgastados, nivel bajo de lubricante | Estado del aceite y presencia de limaduras |
| La marcha se sale sola | Horquilla, manguito, bloqueo interno, soportes de motor o caja | Holguras del mando y apoyo del conjunto |
| Palanca dura o imprecisa | Varillaje, cables, casquillos, aceite degradado | Ajuste del mando exterior antes de abrir la caja |
| Manchas de aceite bajo el coche | Retenes, junta de tapa, respiradero obstruido | Zona del retén de salida y nivel real de lubricante |
| Golpes al acelerar o retener | Holguras internas, silentblocks, diferencial integrado si lo hay | Juego del conjunto y estado de soportes |
La pista más valiosa, si me tengo que quedar con una sola, es esta: si el ruido cambia al pisar el embrague, no pienso solo en engranajes. También miro el primario, los rodamientos de apoyo y, en algunos casos, el collarín. Muchas cajas no mueren por desgaste masivo de dientes, sino por una combinación de aceite viejo, rodamientos cansados y conducción a tirones. Y ahí el mantenimiento marca mucha más diferencia de la que suele pensarse.
Cómo alargar la vida de la caja con hábitos sencillos
Muchas cajas no se rompen por edad, sino por calor, lubricación deficiente o malos hábitos. Si yo tuviera que quedarme con lo que más vida le da a una transmisión manual, sería esto:
- Respetar la especificación del aceite. No basta con que “sea 75W”; hay cajas que piden formulaciones concretas y otras que no toleran bien ciertos aditivos.
- Revisar el nivel y las fugas. Un retén que pierde poco hoy puede dejar el aceite bajo dentro de unos miles de kilómetros.
- No forzar la palanca. Si una marcha no entra, algo está desalineado o mal desacoplado; empujarla a la fuerza solo agrava el desgaste.
- No descansar la mano sobre el pomo. Ese gesto mantiene carga lateral sobre horquillas y sincronizadores.
- Usar el embrague hasta el fondo. Con poco recorrido efectivo, la caja trabaja con diferencia de velocidades y el desgaste sube rápido.
- Corregir el arrastre del embrague de inmediato. Cuando el embrague no separa bien, castiga a toda la caja.
Como regla prudente, si el fabricante no marca otro intervalo, yo no alargaría el cambio de aceite más allá de 60.000 a 100.000 km en uso normal, y lo adelantaría en conducción severa, remolque o trayectos duros de ciudad. No es una cifra universal, pero sí una referencia razonable para evitar que el lubricante se convierta en parte del problema.
Cuándo compensa reparar piezas sueltas y cuándo abrir la caja entera
No todas las averías merecen una reconstrucción completa. A veces basta con cambiar un retén, un rodamiento o un sincronizador; otras veces, abrir solo una parte de la caja sale caro dos veces. Yo haría esta distinción:
- Si hay fuga, pero no hay ruido ni limaduras, normalmente empiezo por retenes, juntas y nivel de aceite.
- Si falla una sola marcha y el resto entra bien, suele tocar revisar sincronizadores, horquillas y manguitos.
- Si hay zumbidos en varias marchas o aparecen virutas en el aceite, ya pienso en rodamientos y desgaste interno general.
- Si la caja salta marchas, además del interior miro soportes, varillaje y alineación.
- Si la avería viene acompañada de embrague arrastrando, primero corrijo el sistema de embrague antes de culpar a la transmisión.
Cuando encuentro limaduras metálicas, juego en varios ejes o dientes marcados, no me gusta improvisar reparaciones parciales. En ese punto, abrir la caja completa suele ser la decisión más honesta, porque el problema ya no está en una pieza aislada sino en la salud global del conjunto. Y cuanto antes se corta esa evolución, menos daño hace al resto de componentes.
Lo que yo vigilaría antes de tocar una caja ya fatigada
Si tuviera que priorizar, me quedaría con tres comprobaciones muy simples: el estado del aceite, el comportamiento del embrague y el patrón del ruido. Una caja manual puede durar mucho, pero cuando empieza a avisar casi siempre lo hace por pistas bastante claras. Lo importante es no quedarse en el síntoma superficial y buscar la pieza que realmente está desalineada, gastada o mal lubricada.
Mi criterio práctico es este: si solo falla una marcha, empiezo por sincronizador o selector; si fallan varias y además hay zumbidos, miro rodamientos y lubricación; si el problema cambia al pisar el embrague, no descarto que el origen esté fuera de la propia caja. Esa forma de ordenar el diagnóstico ahorra desmontajes innecesarios y ayuda a tomar mejores decisiones antes de que la avería se extienda.
