Una unión eje-cubo bien resuelta evita patinajes, vibraciones y holguras que luego acaban en desgaste del cubo o del propio eje. La chaveta es la pieza que hace posible esa transmisión de par en muchos montajes de taller, desde una polea hasta un engranaje o un acoplamiento. En este artículo explico qué función cumple, qué tipos merece la pena distinguir, cómo se mecaniza el asiento y qué errores veo más a menudo cuando el conjunto falla.
Lo esencial para acertar con una unión eje-cubo
- Su trabajo no es solo sujetar: transmite par y define cómo se comporta el conjunto bajo carga.
- Los tipos más útiles en taller son la paralela, la de media luna y la de cabeza, cada una con un uso distinto.
- La medida correcta depende del diámetro del eje, del alojamiento y del ajuste, no de la intuición.
- Un chavetero con rebabas, desgaste o desalineación convierte una unión correcta en un punto débil.
- Si necesitas mucha concentricidad o desmontajes frecuentes, un sistema de bloqueo por fricción puede salir mejor.
Qué resuelve una unión eje-cubo bien hecha
Yo suelo mirar esta familia de uniones como una solución intermedia entre la simplicidad y la robustez. Permite que un elemento giratorio quede solidario al eje sin soldar, sin taladrar de más y sin depender solo de un tornillo prisionero. Cuando el ajuste es correcto, el par pasa limpio; cuando no lo es, aparece el clásico síntoma de taller: ruido, polvo metálico, marcas de martilleo y holgura progresiva.
También hay un matiz que conviene tener presente desde el principio: no todas estas llaves mecánicas se comportan igual frente al movimiento axial. Algunas están pensadas para transmitir par y dejar cierto deslizamiento controlado; otras buscan un asiento firme y estable. En automoción y maquinaria las veo en poleas, piñones, bombas, acoplamientos, reductores y ejes de motor, así que la elección no es teórica: cambia de verdad la vida útil del conjunto. Con esa base, ya tiene sentido distinguir las variantes más comunes y por qué no sirven igual en todos los montajes.

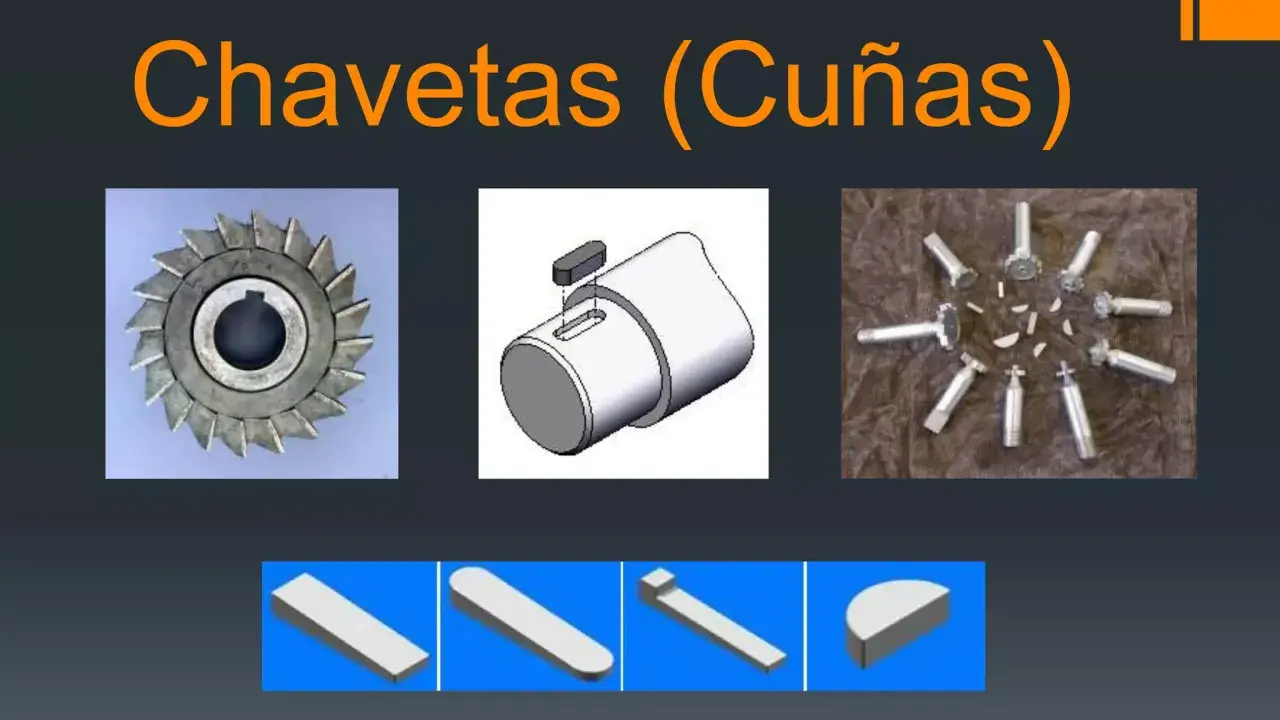

Los tipos que más se usan en taller
Las familias más habituales siguen la lógica de las normas DIN 6885, DIN 6887 y DIN 6888. No hace falta memorizar los números para trabajar bien, pero sí entender qué aporta cada formato, porque ahí está la diferencia entre un montaje cómodo y uno que da guerra desde el primer desmontaje.
| Tipo | Dónde encaja mejor | Qué aporta | Límite típico |
|---|---|---|---|
| Paralela recta | Engranajes, poleas, reductores y motores | Montaje simple, estándar muy extendido y buena repetibilidad | Si el ajuste es malo, transmite la holgura muy rápido |
| Media luna | Ejes con hombro cercano, montajes compactos y ciertos cigüeñales | Se asienta bien en el alojamiento y ayuda a centrar el arranque de la ranura | Exige una herramienta más específica y limita la geometría disponible |
| Con cabeza | Montajes que se desmontan a menudo | La extracción es más cómoda porque la cabeza facilita sacar la pieza | Necesita espacio axial y puede estorbar si el cubo va muy pegado |
| Lengüeta | Cuando el cubo debe desplazarse sobre el eje sin perder transmisión | Transmite par y permite cierto movimiento axial controlado | No resuelve bien los montajes donde se busca bloqueo rígido total |
La práctica manda más que la teoría: si el conjunto trabaja con golpes, frenadas o cambios de sentido, yo prefiero una solución fácil de revisar y con un apoyo claro; si lo que prima es desmontar rápido, la versión con cabeza ahorra tiempo y evita golpes innecesarios. A partir de ahí, el mecanizado deja de ser una idea general y pasa a ser un trabajo de herramienta, ajuste y paciencia.
Cómo se mecaniza el chavetero y qué herramientas entran en juego
Aquí la herramienta importa tanto como la pieza. Para abrir el chavetero en taller suelo ver tres caminos bien distintos: fresado, brochado y, en perfiles semicirculares, fresa Woodruff. La elección no depende solo de lo que haya en el almacén, sino de si estás haciendo una reparación puntual, una serie corta o una fabricación más repetitiva.
- Fresadora con fresa de chavetero: muy útil en reparaciones y trabajos de banco, porque da flexibilidad y permite ajustar el avance con cuidado.
- Brocha: ideal cuando el chavetero interior debe salir repetible y con buen rendimiento en serie.
- Fresa Woodruff: la opción natural para asientos semicirculares; su perfil está pensado justo para ese tipo de ranura.
- Calibre y micrómetro: no son accesorios, son parte del trabajo; sin medir ancho, profundidad y altura real, el ajuste queda a ciegas.
- Extractor: imprescindible en desmontajes con cabeza o en piezas agarrotadas, porque evita cargar el eje a base de golpes.
Hay un detalle de mecanizado que me parece clave y que mucha gente subestima: una sola pasada no siempre deja un fondo perfectamente cuadrado. En ranuras de precisión, lo normal es trabajar en dos pasos, primero desbaste y luego acabado, porque así mejoras la forma, reduces la desviación de la herramienta y limpias mejor la pared del asiento. Si la ranura sale con rebaba o con paredes algo cónicas, el cubo apoya mal y empieza el fretting, ese desgaste fino que parece poca cosa al principio y luego arruina el ajuste.
Por eso no me interesa solo “abrir la ranura”, sino dejarla con geometría limpia, sin golpes y con la profundidad correcta. Cuando esa parte está bien resuelta, el siguiente filtro es la medida exacta y el ajuste real, que es donde más errores se repiten.
Cómo elegir la medida y el ajuste correctos
La medida no se saca del cajón. Se toma del diámetro del eje, del espesor útil del cubo y del par que va a soportar. El formato habitual de designación usa b x h x l; por ejemplo, 12 x 8 x 50 describe ancho, alto y longitud. Las tablas de norma mandan más de lo que parece, porque una sección demasiado alta debilita el cubo y una demasiado baja deja juego donde no debería haberlo.
| Qué reviso | Qué pasa si me equivoco | Qué hago en la práctica |
|---|---|---|
| Diámetro del eje | La sección queda sobredimensionada o corta de material | Busco la medida normalizada antes de mecanizar nada |
| Profundidad del chavetero | Se debilita la pared o aparece juego excesivo | Compruebo ambas piezas, no solo una de ellas |
| Longitud útil | La transmisión de par se queda corta o el cubo se fisura | Valoro la zona real de contacto, no solo la longitud nominal |
| Material | Desgaste prematuro o corrosión en ambientes duros | En taller es común el acero C45; si el entorno lo exige, valoro otra especificación |
| Tolerancia y ajuste | Martilleo, ovalización o aflojamiento por vibración | Pruebo el asiento en seco antes de cerrar el montaje |
En la reparación real, el error más caro no es elegir una pieza algo más robusta, sino forzar una medida que no encaja con el asiento. Si el cubo entra a golpes, algo falla; si entra demasiado suelto, también. Entre ambos extremos está el punto correcto, y ahí es donde una comprobación paciente ahorra horas de desmontaje. Cuando la medida parece correcta pero el conjunto sigue fallando, casi siempre el problema está en el montaje o en la solución elegida.
Los fallos que más daño hacen
Lo que más veo no son roturas espectaculares, sino daños pequeños que se repiten. Primero aparece una marca, luego una holgura mínima y, más tarde, el conjunto empieza a trabajar con golpe. Ese ciclo suele dejar pistas muy claras si se sabe mirar.
| Síntoma | Causa probable | Qué haría yo |
|---|---|---|
| El cubo baila al montar | Sección pequeña, ranura gastada o tolerancia incorrecta | Medir ambas piezas y sustituir si hay ovalización |
| Polvo negro o rojizo alrededor | Microdeslizamiento continuo | Revisar el ajuste y la alineación antes de volver a montar |
| Marcas profundas en el eje | Golpes de montaje o pieza demasiado alta | Desbarbar, comprobar altura real y evitar el martillo salvo necesidad |
| Rotura por un lado | Carga de choque, inversión brusca de giro o apoyo deficiente | Replantear la sección o pasar a una solución de mayor capacidad |
| Desmontaje casi imposible | Corrosión, rebaba o asiento mal terminado | Usar extractor, penetrante y calor suave, nunca fuerza descontrolada |
Mi regla aquí es sencilla: si el daño se repite, no es casualidad. O el ajuste no era el correcto, o el montaje no respetó la geometría, o la carga real está por encima de lo que ese diseño puede soportar. Cuando eso pasa, conviene comparar la unión tradicional con soluciones que nacen sin ese corte en el eje.
Cuándo conviene otra solución en vez de una llave
Si buscas máxima concentricidad, desmontaje rápido o posiciones de montaje muy repetibles, un casquillo sin chaveta puede encajar mejor. No lo veo como una moda, sino como otra estrategia de fijación: trabaja por fricción, simplifica algunos montajes y evita debilitar el eje con una ranura, aunque suele exigir más presupuesto y más cuidado en el apriete.
| Solución | Cuándo la elegiría | Ventaja principal | Peaje |
|---|---|---|---|
| Llave mecánica | Par moderado o alto, reparación sencilla y piezas estándar | Montaje conocido y fácil de sustituir | Genera una ranura que debilita el eje |
| Estriado | Par alto, mucho trabajo dinámico y exigencia de centrado | Reparte mejor la carga | El mecanizado es más complejo |
| Bloqueo por fricción | Desmontajes frecuentes, buena concentricidad y espacio compacto | No necesita ranura y mantiene una fijación limpia | Depende mucho del apriete correcto |
| Tornillo prisionero | Retenciones ligeras o ayudas de posicionamiento | Barato y rápido de montar | Se queda corto para cargas serias y marca el eje |
Yo no demonizo ninguna solución; simplemente la ajusto al trabajo. Si el conjunto va a desmontarse cada poco o la concentricidad manda más que la sencillez, la fricción gana sentido. Si lo que necesitas es una reparación rápida, estándar y económica, la unión clásica sigue teniendo mucho valor. Lo importante es no pedirle a una solución barata que resuelva un problema que, en realidad, pertenece a otra categoría. Antes de cerrar el trabajo, todavía reviso una última serie de detalles que ahorran ruido, desgaste y devoluciones innecesarias.
Lo que reviso antes de dar el conjunto por bueno
- Compruebo que la pieza entra sin forzar y que no queda levantada.
- Verifico que el cubo asienta recto y no presenta bamboleo lateral.
- Repaso rebabas y aristas vivas antes del montaje definitivo.
- Confirmo que la longitud útil de contacto es la prevista, no solo la nominal.
- Si el diseño requiere movimiento axial, me aseguro de que no haya bloqueo involuntario.
- Tras la primera puesta en marcha, miro temperatura, ruido y polvo metálico.
Cuando cierro una reparación así, busco tres señales muy simples: que el conjunto entre limpio, que trabaje silencioso y que, al desmontarlo si hace falta, salga sin haber dejado marca nueva. Esa es la diferencia entre montar una pieza y dejar una unión realmente fiable.
