Un fusible quemado puede dejar fuera de juego la radio, los elevalunas, el claxon o una luz concreta, y en muchos casos la solución es más simple de lo que parece. En esta guía explico cómo identificar el fusible correcto, sustituirlo con seguridad y detectar cuándo la avería apunta a un problema eléctrico más serio. También verás qué errores conviene evitar para no pasar de una reparación menor a un fallo mayor.
Lo esencial para resolver una avería de fusibles sin improvisar
- Un fusible fundido suele afectar a un solo circuito; si fallan varios sistemas, hay que revisar el esquema antes de tocar nada.
- La regla básica es usar el mismo amperaje y el mismo formato; cambiarlo por uno mayor es una mala idea.
- Si el nuevo fusible se quema otra vez en pocos minutos, el problema casi nunca está en el propio fusible.
- Con el coche apagado, un extractor de fusibles y el manual del vehículo suelen bastar para un cambio sencillo.
- Un kit de fusibles cuesta poco, pero un diagnóstico mal hecho puede salir caro después.
Cómo reconocer si el problema viene de un fusible
Yo empiezo siempre por una comprobación muy simple: si ha dejado de funcionar un solo sistema eléctrico, el fusible entra de inmediato en la lista de sospechosos. Lo normal es ver síntomas como una radio muerta, un elevalunas que no responde, una toma de 12 V sin corriente o un claxon que se queda en silencio. El RAC recuerda precisamente que estos fallos aislados suelen ser una pista clara de fusible fundido.
La forma más útil de pensar en esto es distinguir entre fallo localizado y fallo general. Si solo cae un circuito, tiene sentido mirar el fusible; si el coche presenta varios síntomas al mismo tiempo, yo ya empiezo a pensar en batería, relés, masa o incluso en una centralita. La masa es el retorno eléctrico al chasis del vehículo, y cuando falla puede engañarte con síntomas parecidos a un fusible roto.
| Síntoma | Lectura rápida | Qué reviso primero |
|---|---|---|
| Radio, mechero o USB sin corriente | Suele apuntar a un fusible de accesorios | Caja interior y esquema del vehículo |
| Elevalunas o cierre centralizado | Fallo típico de circuito de confort | Fusible, pulsador y cableado cercano |
| Claxon o limpiaparabrisas | Puede ser fusible, relé o alimentación | Fusible y relé asociado |
| Una luz concreta no enciende | Puede ser bombilla, fusible o contacto | Bombilla, fusible y masa |
Si el fusible está realmente fundido, a menudo se aprecia un hilo interno roto o una zona ennegrecida. Cuando no se ve claro a simple vista, yo prefiero comprobar continuidad con un multímetro, porque evita cambiar piezas por intuición. Con esa lectura rápida ya sabes si merece la pena pasar a la caja de fusibles o si conviene seguir otro camino. Y eso nos lleva justo al siguiente paso: localizar la caja correcta y leer su esquema sin perder tiempo.

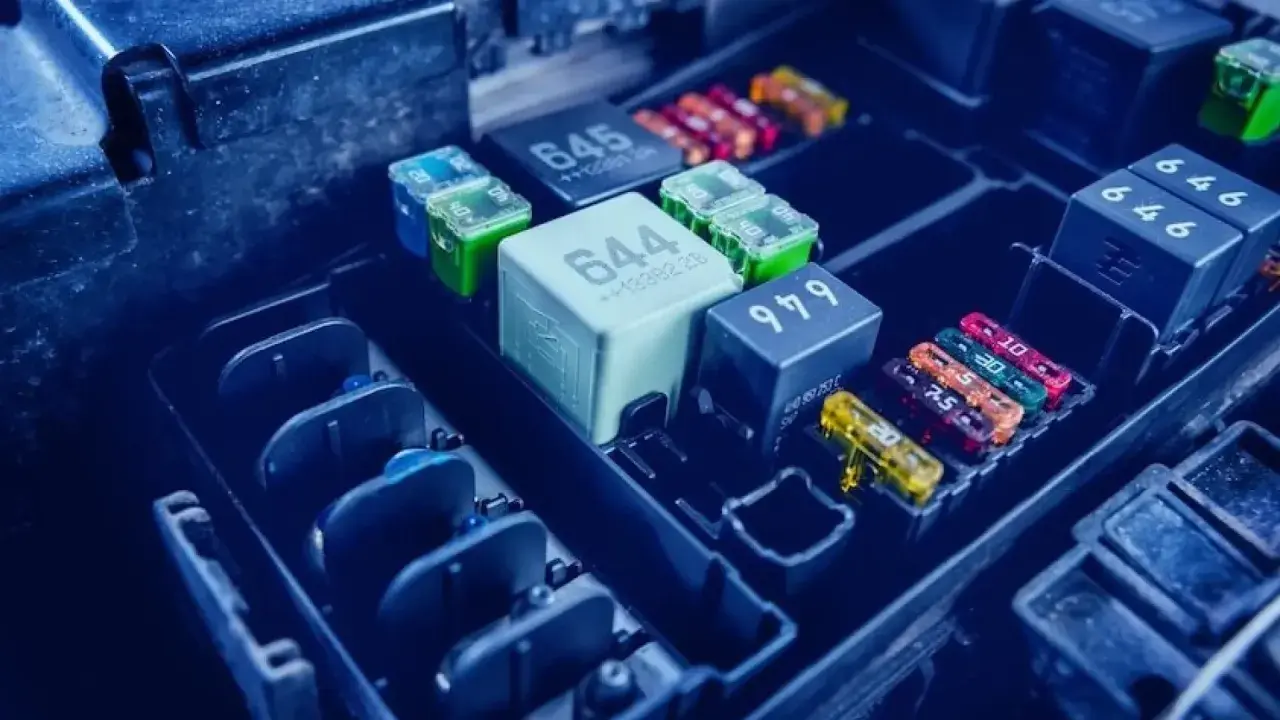

Dónde está la caja y cómo leer el esquema
En la mayoría de coches hay más de una caja de fusibles. Una suele estar en el habitáculo, muchas veces bajo el salpicadero o detrás de una tapa lateral, y otra puede estar en el vano motor. La del interior suele proteger accesorios y confort; la del motor, circuitos de mayor consumo. No hay una ubicación universal, así que yo no me fío nunca de la memoria: abro el manual o reviso el plano de la propia tapa.
El esquema te dice qué circuito protege cada fusible, y ahí está la diferencia entre acertar y adivinar. En muchos vehículos también aparece el amperaje, que es la intensidad máxima que el fusible admite antes de abrir el circuito. Ese dato no es decorativo: es la pieza clave para no montar uno incorrecto. Si el coche usa fusibles tipo cuchilla, los colores ayudan, pero solo como referencia general.
| Color habitual | Amperaje típico | Uso común |
|---|---|---|
| Marrón | 5 A | Circuitos de baja demanda |
| Rojo | 10 A | Accesorios y mandos |
| Azul | 15 A | Elementos de consumo medio |
| Amarillo | 20 A | Elevalunas, tomas y algunos motores pequeños |
| Transparente | 25 A | Circuitos con mayor demanda |
| Verde | 30 A | Consumidores más exigentes |
Yo insisto en una matización importante: el color orienta, pero no sustituye al manual ni a la inscripción del propio fusible. Si hay duda entre dos cajas, fotografía el esquema antes de tocar nada; te ahorra errores cuando quieras volver a montar. Una vez que sabes cuál es el fusible correcto, el cambio deja de ser una búsqueda y pasa a ser una operación corta.
Paso a paso para cambiarlo sin complicarte
Cuando ya tengo el fusible localizado, hago el cambio con calma y sin prisas. En una intervención sencilla, el coche debe estar apagado, la llave fuera y todos los consumidores eléctricos desconectados. Si vas a trabajar en la caja del motor o el manual del vehículo lo recomienda, desconecta también el borne negativo de la batería; yo lo hago así cuando la situación no es completamente clara.
- Apaga el coche y corta todo consumo eléctrico.
- Abre la caja de fusibles y localiza el circuito exacto en el esquema.
- Usa el extractor de fusibles o unas pinzas de punta fina para sacar la pieza sin forzarla.
- Comprueba el fusible viejo: hilo roto, decoloración o plástico quemado.
- Coloca uno nuevo del mismo amperaje y del mismo formato.
- Empújalo hasta que asiente bien en su alojamiento.
- Enciende el sistema afectado y verifica que ya funciona.
Si no tienes extractor, algunos coches lo incluyen en la propia caja o en el kit de herramientas; si no, unas pinzas pequeñas sirven, siempre que no dañes las patillas. Aquí no hay truco sofisticado: la clave está en no doblar contactos y no mezclar tamaños. Un cambio correcto suele llevar solo unos minutos cuando la caja es accesible. Y si todo vuelve a la normalidad, mejor, pero ahí no termina el diagnóstico si el fusible se quema otra vez.
Qué hacer cuando el nuevo fusible se vuelve a fundir
Si colocas uno nuevo y se quema enseguida, yo ya no lo trataría como una simple sustitución. Eso suele indicar un cortocircuito, un cable pelado, un motor eléctrico agarrotado, humedad en un conector o un accesorio añadido que está pidiendo más corriente de la debida. También puede pasar cuando el coche tiene una avería intermitente y parece que “a veces sí y a veces no”, que es justo el tipo de fallo que más tiempo hace perder.
En este punto conviene pensar como técnico de diagnóstico: ¿qué cambió justo antes de que fallara? ¿Se instaló una bombilla LED mal adaptada, una radio no original, una cámara, un compresor o un cargador con consumo excesivo? Si el circuito alimenta una unidad electrónica, un escáner OBD puede ayudar a leer errores y a no seguir probando a ciegas. OBD es el puerto de diagnóstico del coche, y no arregla la avería por sí solo, pero reduce mucho el margen de error.
Cuando el mismo fusible cae otra vez, yo hago una revisión por capas: primero desconecto el accesorio o componente más sospechoso, luego reviso cableado visible y, si hace falta, paso a una prueba de continuidad con multímetro. El objetivo no es sustituir fusibles en cadena, sino encontrar el punto donde la corriente se está yendo donde no debe. Esa forma de trabajar evita gastar tiempo y, sobre todo, evita dañar el resto de la instalación.
Los errores que más caro salen al tocar la electricidad
Este es el punto donde más fallos veo en gente con cierta práctica. El primero es el más peligroso: montar un fusible de mayor amperaje “para salir del paso”. Eso puede retrasar la protección y dejar que el cableado o el componente se sobrecalienten antes de que el fusible actúe. En otras palabras, cambias una avería barata por una avería más seria.- Poner un amperaje mayor del que indica el manual.
- Usar un fusible del tamaño incorrecto y forzarlo en la base.
- Hacer puentes con metal, alambre o clips.
- No comprobar si el nuevo fusible se vuelve a fundir.
- Ignorar señales como olor a quemado, calor en la caja o humedad.
- Asumir que el color basta y no mirar la referencia impresa.
El segundo error es confiar solo en la vista. A veces el filamento parece entero y, sin embargo, hay una microfractura que abre el circuito bajo carga. Por eso yo combino inspección visual y multímetro cuando la avería es caprichosa. El tercero es olvidar que un fusible protege un circuito, no “cura” la causa que lo ha hecho saltar. Si no corriges lo que lo fundió, volverás al mismo punto. Y con eso claro, ya solo queda hablar de coste y de cuándo merece la pena dejar el coche en un taller.
Lo que me gusta dejar cerrado antes de dar el trabajo por hecho
Para una avería simple, el coste es muy bajo. El RACE sitúa los kits de fusibles entre 4 y 8 euros, así que el gasto material rara vez es el problema. Lo importante es tener el amperaje correcto, una referencia clara del esquema y la tranquilidad de que no hay un cortocircuito escondido detrás. Cuando el fusible está en una zona de fácil acceso, yo espero una reparación rápida; cuando hay que abrir varias tapas o desmontar guarnecidos, el tiempo ya cambia.
Yo iría al taller sin dudarlo si el fusible se vuelve a fundir, si afecta a sistemas de seguridad, si hay humedad o calor anómalo en la caja, o si el coche lleva modificaciones eléctricas que no conoces bien. También merece la pena pedir ayuda cuando el circuito está repartido entre varias cajas y el esquema del fabricante no es claro. En electricidad, lo barato sale bien solo cuando el diagnóstico está bien hecho.
Si quieres dejarlo realmente cerrado, guarda en la guantera un pequeño surtido de fusibles del coche, una pinza extractor y una foto del esquema de la caja. Yo hago eso con frecuencia porque ahorra tiempo la próxima vez y evita improvisar cuando aparece una avería pequeña en el peor momento.
