Los fusibles del coche son la primera defensa cuando un circuito eléctrico se desmanda. Cuando uno se funde, no solo deja de funcionar una luz o un elevalunas: también está avisando de que algo no va bien en esa línea, y leer bien esa señal ahorra tiempo, dinero y averías mayores. En esta guía explico qué protegen, dónde suelen estar, cómo comprobarlos sin adivinar y cuándo el fallo apunta al cableado, a un relé o a un motor que pide más corriente de la que debería.
Lo esencial para no confundir un fusible fundido con una avería mayor
- Un fusible protege el cableado y los módulos cuando la intensidad sube más de lo normal.
- Si se quema una vez, hay que revisar; si vuelve a quemarse, casi siempre hay una causa en el circuito.
- La caja de fusibles suele estar bajo el salpicadero, en la guantera, en el vano motor o en el lateral del maletero.
- La comprobación correcta mezcla inspección visual y continuidad con multímetro.
- Se debe sustituir siempre por otro del mismo amperaje y mismo formato.
- Un kit básico de repuesto suele costar entre 4 y 8 euros; un fusible suelto, céntimos.
Qué hace realmente un fusible en el coche
Yo lo veo como un sacrificio calculado: el fusible está diseñado para romperse antes que el cable, el módulo o el motor eléctrico al que protege. En un turismo normal trabaja dentro de una red de 12 V, aunque en vehículos más grandes o en algunos sistemas concretos puede haber instalaciones de 24 V. Lo importante no es la tensión en sí, sino la intensidad que atraviesa el circuito.Cuando esa intensidad supera el valor previsto, el elemento interno del fusible se funde y abre el circuito. Esa apertura corta el paso de corriente y evita que el calor se acumule en el cableado, que es justo lo que puede terminar en daños caros o, en el peor caso, en un riesgo de incendio. Por eso no conviene pensar en él como una pieza menor: es una pieza de seguridad.
En diagnóstico eléctrico, esta idea cambia mucho el enfoque. Un fusible no “falla porque sí”; falla porque algo en el circuito le ha obligado a trabajar fuera de su margen. Con esa base clara, lo siguiente es saber dónde buscar y cómo leer la caja correcta.
Cómo reconocer la caja y leer el amperaje correcto

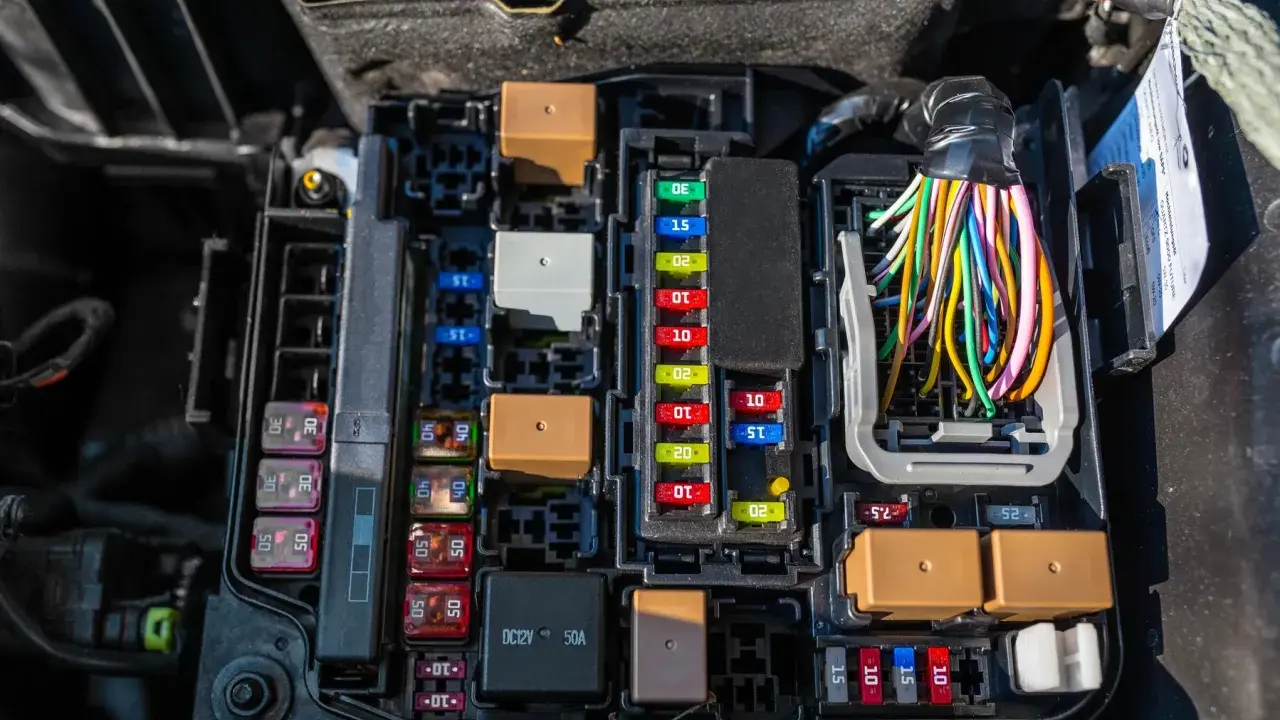

La ubicación exacta varía según marca y modelo, pero yo suelo empezar por cuatro sitios muy habituales: debajo del volante o de la consola del conductor, bajo la guantera, en una esquina del vano motor y en el lateral del maletero. Muchos coches llevan dos cajas de fusibles, una interior y otra en el compartimento del motor, y algunos añaden maxifusibles cerca de la batería para las líneas de mayor demanda.
La tapa de la caja o el manual del vehículo son la referencia que de verdad manda. El color ayuda, pero no sustituye al valor impreso en el fusible. Si el esquema indica 10 A, debe llevar 10 A, aunque el color te parezca familiar por otra pieza parecida. En automoción, confiar solo en el color es una mala costumbre.
| Tipo de fusible | Uso habitual | Qué me interesa comprobar |
|---|---|---|
| Mini o micro cuchilla | Sensores, módulos pequeños, iluminación interior | Son compactos; conviene leer el amperaje grabado, no adivinarlo por el color |
| Estándar de cuchilla | Radio, cierre centralizado, limpiaparabrisas, luces | Es el formato más común en turismos y el más fácil de revisar |
| Maxi | Elevalunas, climatización, luneta térmica, alimentación principal | Lleva intensidades más altas y no conviene manipularlo sin saber qué alimenta |
| Fusible principal o limitador | Cerca de batería o líneas de alta demanda | Si cae aquí, el problema suele ser más serio que una simple lámpara sin corriente |
Mi recomendación práctica es sencilla: identifica primero el circuito afectado, luego el número de amperios y después el formato físico. Si ya tienes eso, la comprobación deja de ser un juego de prueba y error. Y en ese punto toca ver si el fusible está realmente fundido o si el problema está un poco más abajo en la cadena.
Cómo comprobar un fusible sin adivinar
La comprobación fiable tiene dos caminos: visual y eléctrica. La visual sirve para un primer cribado rápido; la eléctrica, con multímetro o lámpara de pruebas, es la que me deja tranquilo. Si el circuito es delicado o el fusible no se ve bien, yo no me quedo solo con la inspección a simple vista.
- Apaga el coche y saca la llave o apaga el sistema de acceso sin llave si el modelo lo permite.
- Localiza el fusible en el esquema de la tapa o en el manual.
- Sácalo con la pinza de plástico o con la herramienta que suele venir en la propia caja.

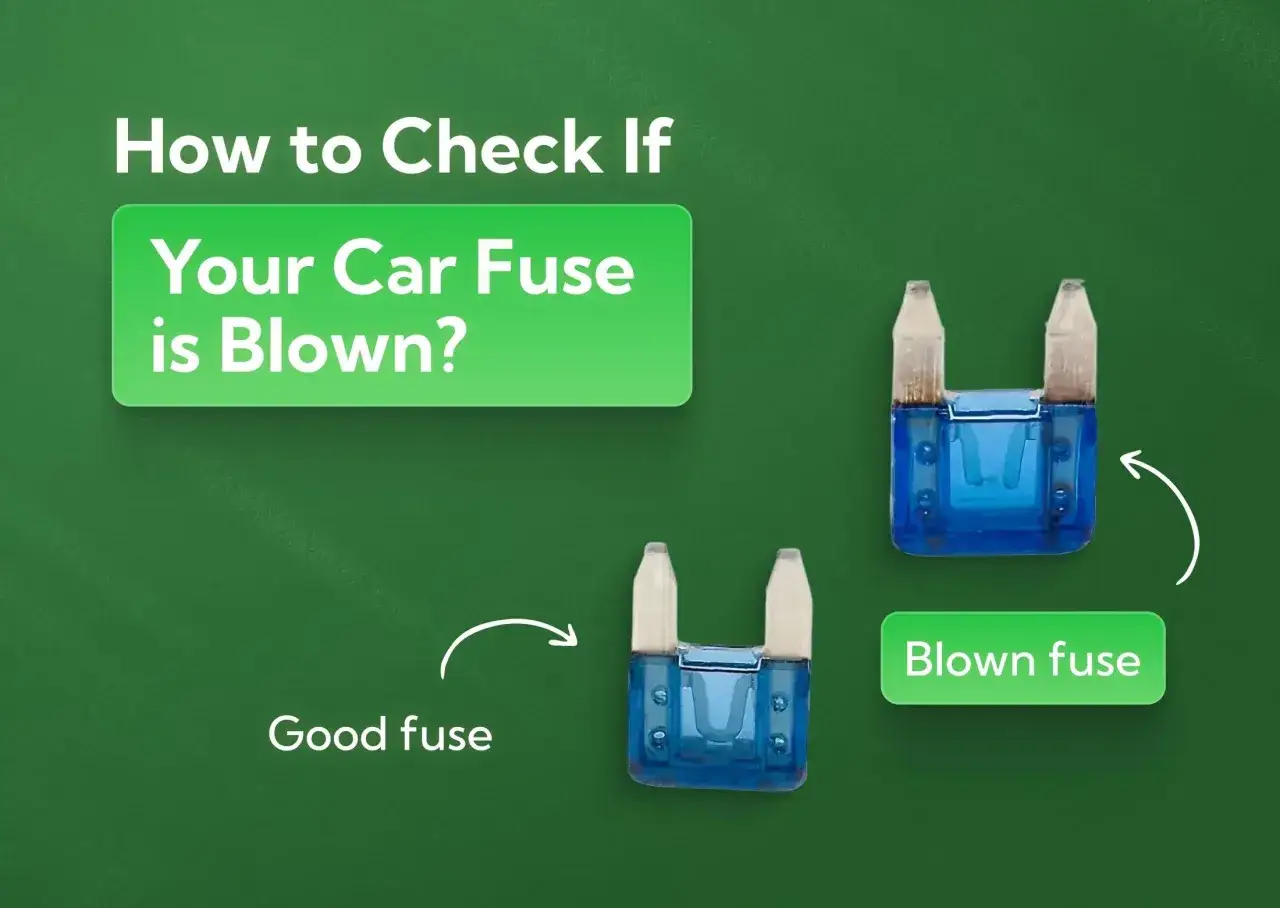

- Mira el filamento interno: si está partido, ennegrecido o con decoloración, el fusible está abierto.
- Comprueba continuidad con un multímetro en modo pitido o resistencia; un fusible bueno debe dar continuidad o una resistencia casi nula.
- Si el coche lo permite, verifica también tensión en los dos puntos de prueba del fusible sin desmontarlo por completo.
La ventaja de la prueba con multímetro es que evita engaños. Hay fusibles que parecen correctos por fuera y, sin embargo, están abiertos por dentro. También hay casos en los que el filamento no está totalmente roto pero la pieza ya no conduce bien. Para diagnóstico real, yo prefiero una lectura clara antes que una intuición optimista.
Si al revisar descubres que el fusible vuelve a fallar en cuanto lo montas, ya no estás ante una pieza aislada. En ese momento el siguiente paso es buscar por qué el circuito está pidiendo demasiada intensidad.
Cuándo un fusible fundido apunta a una avería mayor
Un fusible que se quema una vez puede ser una incidencia puntual. Uno que se quema otra vez enseguida ya me hace pensar en cortocircuito, consumo excesivo, humedad o una instalación mal hecha. Aquí es donde el diagnóstico eléctrico deja de ser simple y empieza a exigir método.
| Lo que observas | Qué suele significar | Qué reviso después |
|---|---|---|
| El nuevo fusible se quema al instante | Hay un cortocircuito, un motor bloqueado o un cable pelado | Conectores, aislamiento, motor del actuador y posibles rozaduras |
| Solo falla un sistema concreto | El problema está en ese circuito, no en toda la instalación | Relé, masa, alimentación y módulo asociado |
| No llega tensión a ninguno de los lados | El fallo está aguas arriba del fusible | Fusibles principales, relés, batería y alimentación general |
| La avería aparece tras montar un accesorio | Instalación aftermarket mal resuelta o consumo fuera de rango | Empalmes, toma de corriente y cableado añadido |
| Hay olor a plástico o calor anormal | Sobrecalentamiento real en el circuito | Parar de usar el sistema hasta localizar la causa |
También me fijo mucho en la humedad. Una caja de fusibles con condensación, un conector sulfatado o una entrada de agua en el vano motor pueden provocar fallos intermitentes muy difíciles de cazar si solo cambias piezas. Si el coche da síntomas raros en días de lluvia o después de un lavado, yo no descarto ese detalle.
Por eso insisto tanto en una idea: el fusible es un mensajero. Si vuelve a saltar, casi siempre está avisando de algo más serio. Y para no empeorar la avería, la sustitución tiene que hacerse con criterio.
Cómo sustituirlo bien y no empeorar el problema
Cuando toca cambiarlo, yo sigo una regla que nunca me ha fallado: mismo amperaje, mismo formato y misma posición. Si el original es de 10 A, no monto uno de 15 A “para salir del paso”. Ese atajo puede dejar sin protección al circuito y convertir una avería pequeña en una seria.
- Cambia el fusible con el coche apagado.
- Usa la pinza de extracción o una herramienta de plástico para no dañar los contactos.
- Comprueba que el fusible nuevo encaje firme, sin holgura.
- No pongas un fusible de mayor amperaje aunque se funda repetidamente.
- No puentes nunca el hueco con cable, papel de aluminio o cualquier invento parecido.
- Si el compartimento está sulfatado o recalentado, limpia y revisa antes de cerrar la tapa.
En cuanto al precio, un fusible suelto suele costar céntimos y un surtido básico de repuesto se mueve con facilidad en torno a 4-8 euros. Esa diferencia con lo que puede costar una reparación eléctrica mal diagnosticada hace que merezca la pena llevar repuestos correctos y no improvisar. Yo prefiero gastar muy poco en prevención que mucho en una avería que se podía haber evitado.
Si el mismo fusible sigue cayendo, el problema ya no se resuelve cambiando una pieza. En ese caso conviene tener a mano un mínimo de material y una forma de comprobar rápido si el circuito recibe corriente como debe.
Qué conviene llevar en el coche para resolver un fallo rápido
Yo siempre recomiendo llevar un pequeño kit eléctrico en el coche. No hace falta montar un taller portátil, pero sí lo suficiente para resolver una incidencia básica o, como mínimo, diagnosticarla sin perder tiempo.
- Un surtido de fusibles del mismo formato que usa tu coche, con varios amperajes habituales.
- La pinza de extracción de la caja o una pinza plástica pequeña.
- Un multímetro sencillo o una lámpara de pruebas.
- Una linterna compacta para ver bien la caja en el vano motor o bajo el salpicadero.
- Una foto del esquema de fusibles del manual, si el coche no lo lleva impreso en la tapa.
Con eso ya puedes salir de una incidencia menor sin depender de la memoria ni de la suerte. Además, un kit así me ayuda a distinguir entre una avería puntual y un problema que merece taller. Esa diferencia es importante, porque no todas las paradas por electricidad significan lo mismo.
La prueba que me evita cambiar piezas por intuición
Cuando quiero cerrar un diagnóstico eléctrico, yo me hago una pregunta muy concreta: ¿la corriente llega al fusible y sale de él? Si llega por un lado y no por el otro, el fusible está abierto. Si no llega por ninguno, el problema está antes. Y si ambos lados tienen tensión pero el sistema sigue sin funcionar, entonces la avería está en el relé, la masa, el motor o el propio cableado del circuito.
- Tensión en la entrada y no en la salida: fusible fundido.
- No hay tensión en la entrada: fallo aguas arriba.
- Hay tensión en ambos lados y el sistema no actúa: revisar carga, relé o masa.
