Bobina de encendido - Diagnóstico y tipos para tu coche

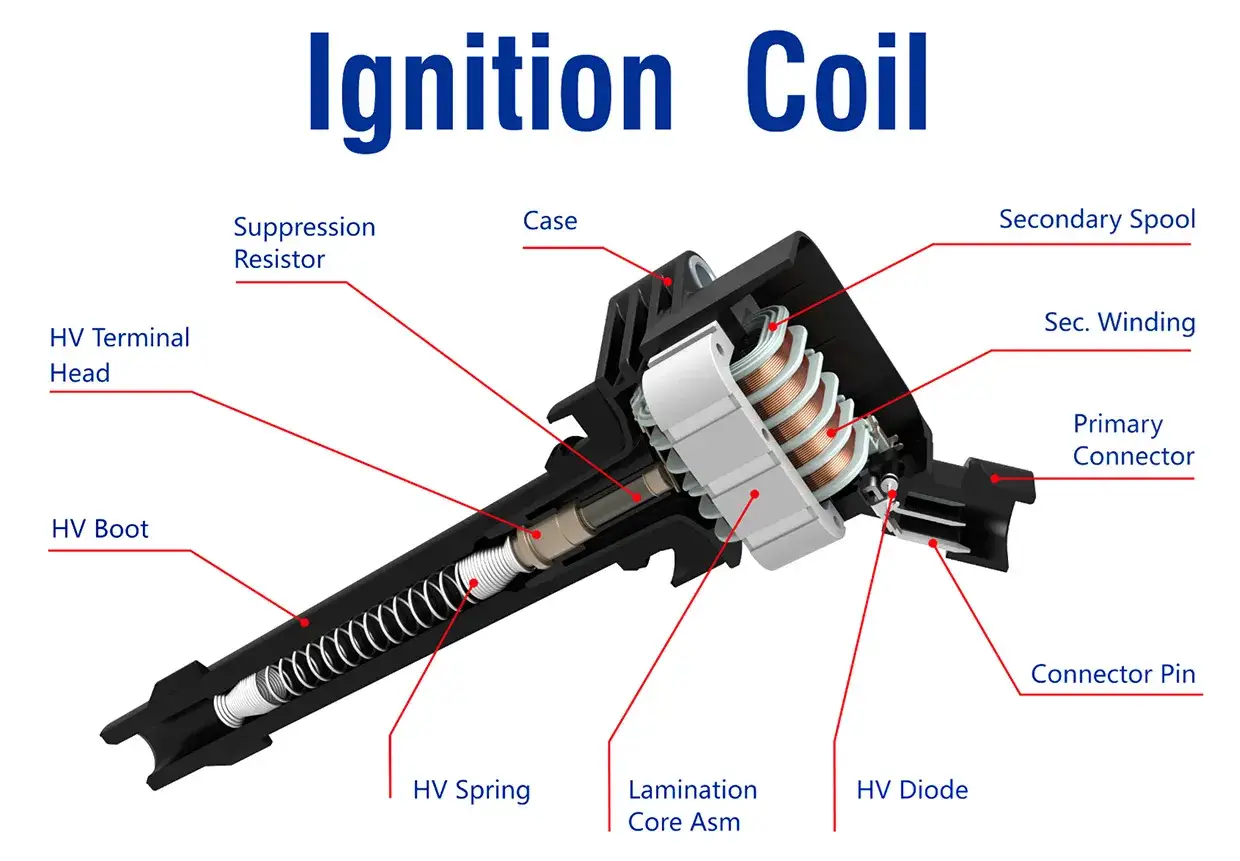

Cómo entender qué hace una bobina dentro del encendido

La función de la bobina es sencilla de explicar y más delicada de lo que parece. Toma la tensión baja de la batería y la convierte en una descarga de alta tensión capaz de saltar en la bujía. Esa descarga no solo tiene que ser alta; también tiene que llegar en el momento correcto, con suficiente energía y sin pérdidas por cables, humedad o aislamiento defectuoso.

Yo suelo explicar el problema así: no basta con que el motor “tenga chispa”. Importa dónde se genera esa chispa, cuánta energía pierde por el camino y qué electrónica interviene en el mando. Por eso dos coches con el mismo síntoma pueden necesitar diagnósticos muy distintos. Un motor antiguo con distribuidor no se analiza igual que un gasolina moderno con bobinas directas encima de cada bujía.

Con esa base clara, ya tiene sentido entrar en los diseños que más se ven hoy y en qué aporta cada uno en la práctica.

Los diseños que encontrarás en motores de gasolina

Si ordeno las bobinas por arquitectura, la diferencia real no es solo estética. Cambia la forma de repartir la alta tensión, el número de cilindros que puede alimentar cada unidad y, sobre todo, la manera en que aparece la avería. Esta tabla resume los formatos más útiles para un diagnóstico rápido.

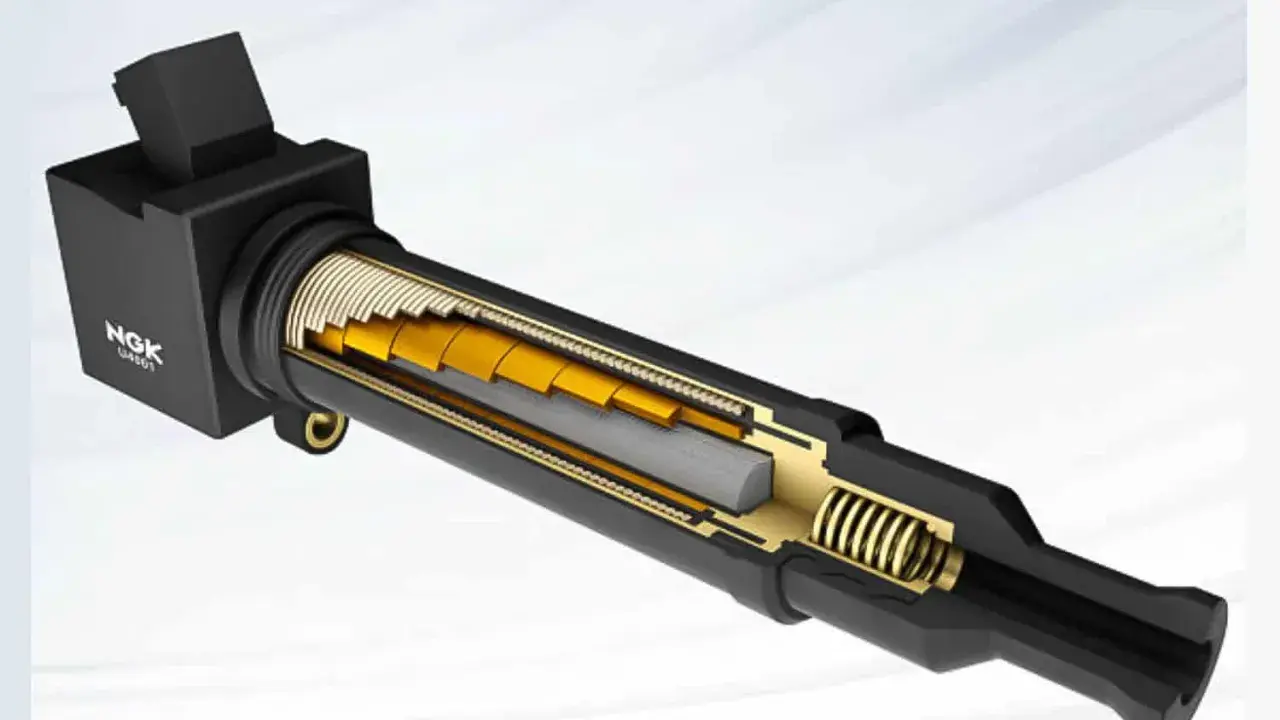

La diferencia entre una bobina compacta y una lápiz parece pequeña, pero no lo es: en la práctica, cambia el espacio, el acceso y la transferencia de energía a la bujía. Y en los sistemas de doble salida, dos cilindros pueden dispararse al mismo tiempo en un esquema de chispa perdida, así que un fallo no siempre apunta a “una sola bobina mala”. Esa matización evita muchos reemplazos inútiles.

Con esta clasificación ya puedes identificar el hardware, pero falta la parte que de verdad ahorra dinero: saber qué lleva tu motor y no confundir un tipo con otro.

Cómo saber cuál monta tu motor

Cuando reviso un coche, no me quedo con la forma externa de la bobina. Hay varios detalles que me dicen mucho más que la carcasa.

• Referencia exacta del motor: dos versiones del mismo modelo pueden llevar bobinas distintas según potencia, combustible o año de fabricación.
• Número de pines: en muchas bobinas, 2, 3 o 4 contactos indican estrategias de mando diferentes; no es un detalle secundario.
• Montaje directo o con cable: si la bobina va encima de la bujía, el sistema suele ser de chispa más eficiente y con menos pérdidas.
• Formato del alojamiento: la bobina puede parecer compatible por foto, pero no entrar bien por longitud, conector o posición de la salida de alta tensión.
• Presencia de módulo integrado: algunas bobinas llevan electrónica de potencia incorporada y otras dependen de la centralita o de un módulo externo.

Mi recomendación es simple: antes de comprar, cruza siempre referencia OEM, número de bastidor y tipo de conector. En bobinas de encendido, una pieza “parecida” no siempre sirve, aunque encaje físicamente. Y si el motor usa una bobina por cilindro, el error de compra se nota rápido, porque el fallo de montaje suele salir caro en tiempo y en pruebas repetidas.

Con el tipo identificado, el siguiente paso es interpretar los síntomas sin confundir una bobina cansada con otros fallos que se le parecen muchísimo.

Qué síntomas me hacen sospechar de la bobina

Una bobina débil no siempre rompe de golpe. Lo más habitual es un deterioro progresivo que se nota primero en carga, después en ralentí y, si se deja pasar, en arranque o incluso en el testigo de motor. Los síntomas más útiles para orientar el diagnóstico son estos:

• Tirones al acelerar o al subir pendientes.
• Ralentí inestable, sobre todo en frío.
• Pérdida de potencia que aparece y desaparece.
• Arranque largo o irregular.
• Olor a gasolina sin quemar por combustión incompleta.
• Testigo motor y códigos de fallo de combustión, como P0300 o P0301 a P0304.

Ojo con una trampa muy frecuente: no todo fallo de combustión es una bobina. Una bujía gastada, un inyector sucio, una fuga de vacío o una compresión baja pueden dar síntomas parecidos. Yo solo empiezo a culpar a la bobina cuando el patrón encaja con el cilindro afectado, la temperatura o la carga, y cuando la inspección básica no muestra otro culpable más obvio.

Ese enfoque evita cambiar una pieza buena y, sobre todo, ayuda a no perder de vista el diagnóstico eléctrico de verdad.

Las pruebas eléctricas que sí separan un fallo real de una falsa alarma

En bobinas modernas, el multímetro por sí solo se queda corto. Sirve para descartar abiertos, cortos evidentes o problemas de alimentación, pero no demuestra que la bobina vaya a funcionar bien bajo carga y en caliente. Yo prefiero ordenar las pruebas de esta manera:

1. Empiezo leyendo códigos y datos congelados para saber cuándo aparece el fallo.
2. Compruebo el estado del conector, la botonería, la humedad y el sellado de la bobina.
3. Si el motor lo permite, intercambio la bobina con otro cilindro y verifico si el fallo se desplaza.
4. Mido alimentación y masa, porque una bobina perfecta no compensa un mal suministro.
5. Si tengo osciloscopio, reviso el dwell, es decir, el tiempo que la bobina permanece cargándose antes de disparar la chispa.

Esta secuencia me parece más honesta que una medición aislada de resistencia. Una bobina puede medir “bien” en frío y fallar en caliente, o responder de forma aceptable sin carga y caer en cuanto el motor pide chispa de verdad. Por eso el intercambio entre cilindros sigue siendo una prueba muy valiosa, incluso en talleres bien equipados.

Una vez aislado el fallo, toca decidir si compensa reparar, sustituir solo una unidad o ir a por el juego completo.

Qué comprar y qué evitar al reemplazarla

En recambio, yo busco siempre compatibilidad exacta y no solo una marca conocida. En España, una bobina de aftermarket suele situarse de forma orientativa entre 20 y 70 euros, y en aplicaciones más específicas o premium puede subir a 80 o 120 euros. La diferencia de precio suele venir por el diseño, la integración electrónica y la facilidad de montaje, no solo por el logotipo.

• Evita comprar por aspecto externo: el conector y la referencia mandan más que la forma de la carcasa.
• Comprueba si la bobina incluye driver o electrónica integrada, porque no todas trabajan igual.
• Si una bobina ha fallado por aceite o humedad, corrige antes la causa; si no, la nueva puede durar poco.
• No descuides las bujías: una bujía en mal estado castiga la bobina nueva y puede repetir la avería.
• Si el motor tiene muchas bobinas individuales y el acceso es malo, a veces compensa cambiar juego, pero solo si el kilometraje y el historial lo justifican.

Yo no soy partidario de cambiar bobinas en cadena sin revisar el resto del encendido. Cuando una pieza nueva no resuelve el problema, la causa suele estar en el cableado, en la bujía, en el inyector o en una fuga mecánica que altera la combustión. Ahí es donde se gana o se pierde tiempo de verdad.

Lo que yo revisaría antes de cerrar la avería

Si me llega un coche con fallos de encendido, mi cierre de diagnóstico siempre pasa por la misma lógica: confirmar el tipo de bobina, verificar la alimentación, comprobar la bujía asociada y ver si el fallo sigue al cilindro. Ese orden evita el error típico de culpar a la bobina cuando el problema era una bujía fatigada o un conector con mal contacto.

También me fijo en el contexto: si el fallo aparece solo en caliente, sospecho más de aislamiento y temperatura; si aparece bajo carga, me interesa más la entrega real de energía; si surge justo después de lavar el motor o en días muy húmedos, reviso sellados y fugas. Con ese enfoque, los sistemas de encendido dejan de ser una lotería y pasan a leerse como un conjunto bastante lógico.

Al final, entender bien las bobinas no consiste en memorizar nombres, sino en reconocer qué hace cada diseño, cómo envejece y qué prueba lo delata. Esa es la diferencia entre cambiar una pieza por intuición y reparar con criterio.
