Goniómetro en mecánica - ¿Lo usas bien con dinamométrica?

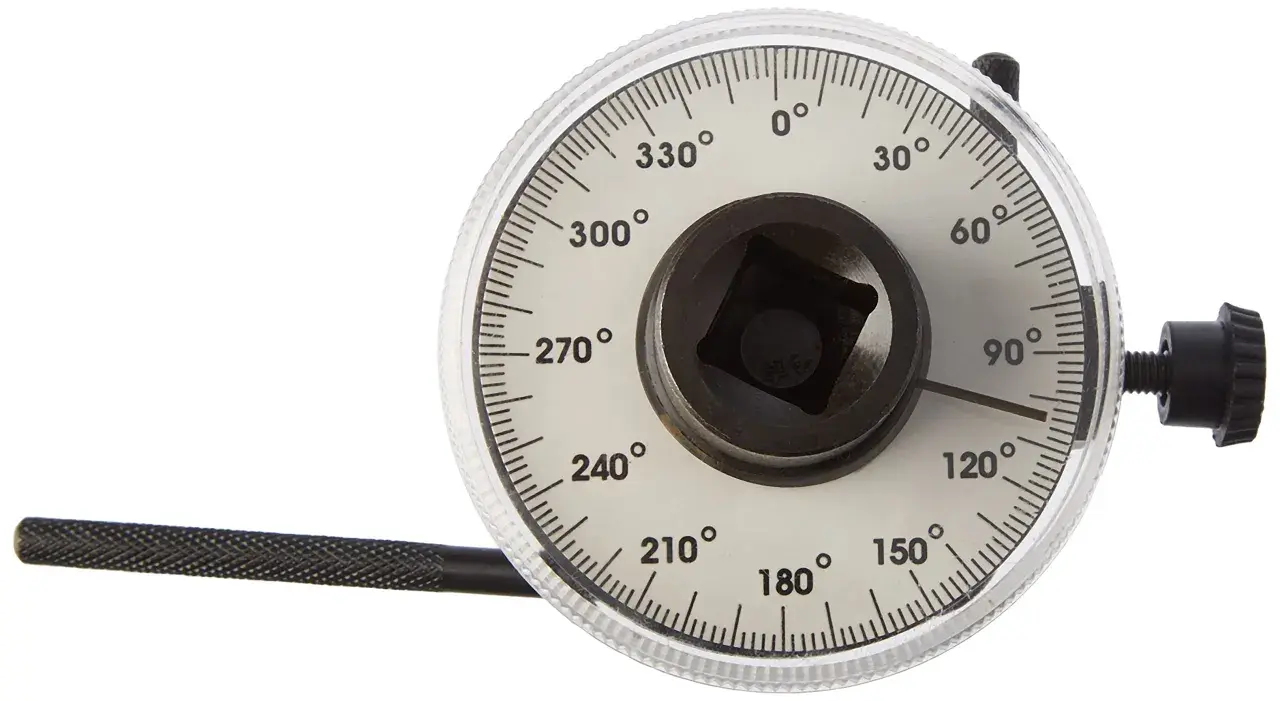

Un goniómetro es un instrumento para medir ángulos con precisión, y en un taller mecánico esa precisión no es un detalle menor: decide si un tornillo queda correctamente asentado o si la reparación pierde fiabilidad. Yo lo veo como una herramienta de control que complementa a la llave dinamométrica, sobre todo cuando el fabricante pide un apriete en grados. En este texto te explico qué hace, en qué se diferencia de otras herramientas y cómo se usa sin cometer errores caros.

Qué es un goniómetro y para qué sirve en el taller

En su forma más simple, un goniómetro es un instrumento de medición de ángulos. Puede parecer una herramienta muy básica, pero en mecánica y automoción tiene un papel muy concreto: medir el giro exacto de una pieza o de un tornillo cuando la reparación exige trabajar por grados y no solo por fuerza.

Fuera del taller también se usa en otros ámbitos, pero aquí interesa sobre todo su versión para apriete angular. Yo suelo explicarlo así: si la llave dinamométrica te dice cuánto esfuerzo aplicas, el goniómetro te dice cuánto has girado realmente. Esa diferencia es la que marca la calidad del montaje en culatas, tornillería de motor y otras uniones delicadas.

No conviene confundirlo con un simple transportador escolar. En taller, el goniómetro está pensado para trabajar con herramientas de apriete, resistir esfuerzo y darte una referencia clara durante la rotación. Con esa base clara, el siguiente paso es entender qué mide exactamente y por qué no sustituye a otras herramientas.

Cómo funciona y qué mide exactamente

El principio es sencillo: colocas la herramienta en una referencia fija, la alineas con un punto cero y luego mides el giro en grados. Los modelos más comunes trabajan en escalas de 180° o 360°, aunque la lectura útil en taller depende del diseño concreto.

Lo importante es no mezclar conceptos. El goniómetro no mide par de apriete en Newton metro, sino ángulo de rotación. Por eso no existe una equivalencia directa entre grados y Nm. Un mismo valor angular no significa la misma fuerza en todos los tornillos, porque influyen la fricción, el estado de la rosca, la lubricación y el tipo de tornillo.

Herramienta	Qué mide	Cuándo conviene
Goniómetro	Grados de giro	Apriete angular, posicionamiento exacto, control de rotación
Llave dinamométrica	Par de apriete	Fase inicial de montaje y control de fuerza
Inclinómetro o medidor de pendiente	Inclinación respecto a una referencia	Trabajos de nivelación, carrocería, montaje general

En la práctica, un apriete correcto puede combinar dos fases: primero un valor en Nm con la dinamométrica y después un giro adicional en grados con el goniómetro. Si el fabricante pide, por ejemplo, 30 Nm + 90°, no se trata de escoger uno de los dos sistemas, sino de respetar ambos. Esa lógica explica por qué este instrumento sigue siendo tan útil en mecánica moderna.

Con eso en mente, ya se entiende mejor por qué hay distintos modelos y por qué no todos sirven igual en un taller real.

Tipos de goniómetro que verás en automoción

Yo no compraría el primero que aparezca solo porque “mide ángulos”. En taller importan la legibilidad, la robustez y lo cómodo que resulte usarlo entre piezas, manguitos y zonas de acceso complicado. Los tipos más habituales son estos:

Tipo	Ventajas	Limitaciones	Uso típico
Mecánico con brazo de reacción	Robusto, barato y fácil de entender	Menos cómodo en zonas con poco espacio	Apriete angular general y trabajo de taller
Digital	Lectura rápida y muy visible	Más caro y depende de batería	Trabajo frecuente o cuando hace falta leer de un vistazo
Adaptador para llave dinamométrica	Se integra con la herramienta que ya usas	No siempre resulta cómodo en espacios cerrados	Culatas, tapas, tornillería de motor
Modelos de precisión	Mayor claridad de escala y mejor acabado	Precio más alto	Taller profesional y trabajos repetitivos

En España, los modelos manuales sencillos suelen moverse aproximadamente entre 10 y 25 €, los más sólidos entre 25 y 60 €, y los digitales o de gama alta pueden pasar con facilidad de 100 € y subir bastante más. Para un uso ocasional, el básico bien resuelto suele bastar; para un taller que lo usa a diario, merece la pena pagar por mejor lectura y menos errores.

La elección cambia bastante según el tipo de reparación, y ahí es donde el goniómetro deja de ser “una herramienta más” y empieza a tener sentido práctico.

Dónde aporta valor real en una reparación

En mecánica automotriz, el goniómetro brilla cuando el fabricante exige un apriete angular. Es especialmente útil en estos casos:

• Culatas, donde el orden y el ángulo final influyen en la estanqueidad de la junta.
• Tornillos estirables o de tipo torque-to-yield, que trabajan cerca de su límite elástico.
• Soportes y fijaciones críticas, cuando el manual pide una secuencia exacta por grados.
• Componentes de motor donde una desviación pequeña acaba en vibraciones, fugas o aflojamientos.

No lo usaría para todo. Para una reparación rápida o un tornillo no crítico, meter un proceso por grados puede ser innecesario. Yo me quedo con una regla simple: si el manual lo pide, se usa; si no lo pide, no hay motivo para complicar el trabajo. Esa disciplina ahorra tiempo y, sobre todo, evita interpretaciones inventadas.

También conviene recordar algo que muchos aprenden tarde: el goniómetro no corrige una mala rosca, un tornillo dañado o una superficie mal preparada. Solo mide el giro. Si el resto del montaje está mal, la lectura será precisa pero la reparación seguirá siendo mala. Con eso claro, ya podemos ver cómo se usa de verdad.

Cómo se usa bien con una llave dinamométrica

Cuando yo explico el uso correcto, lo divido en una secuencia muy simple. La mayoría de fallos no vienen de la herramienta, sino de saltarse pasos básicos.

1. Revisa el manual del fabricante y confirma si el apriete va por par, por grados o por ambas cosas.
2. Limpia roscas, asiento y superficie de contacto si el procedimiento lo permite.
3. Aprieta primero con la llave dinamométrica hasta el valor en Nm indicado.
4. Coloca el goniómetro entre la herramienta de apriete y el vaso o el útil correspondiente.
5. Fija el brazo o el punto de referencia para que la escala no se mueva con el giro.
6. Pon la lectura en cero y realiza el giro exacto que marque el fabricante.
7. Si el manual indica varias fases, respeta el orden y la secuencia, por ejemplo 30° + 60° o 90° en una sola pasada, según corresponda.
8. En piezas con varios tornillos, sigue el orden en cruz o el patrón especificado.

Hay un matiz importante: el giro debe ser continuo y controlado. Si haces pequeños tirones o te paras a mitad de recorrido, la lectura pierde limpieza y aumenta el riesgo de error. En trabajos serios, yo prefiero una pasada lenta y estable a un apuro con movimientos bruscos.

Una vez entiendes esta secuencia, el siguiente obstáculo no suele ser técnico, sino humano: los errores típicos de uso.

Los errores que más arruinan la medición

Los fallos más frecuentes son bastante previsibles, y precisamente por eso se repiten tanto. Los resumo como los veo en taller:

• Confundir grados con Nm: son magnitudes distintas y no se convierten una en otra.
• No fijar bien el brazo de referencia: si se mueve, la lectura deja de ser fiable.
• Leer la escala desde un ángulo malo: el error de paralaje sigue pasando más de lo que debería.
• Reutilizar tornillos de un solo uso cuando el fabricante pide sustituirlos.
• No respetar la secuencia de apriete en culatas, tapas o conjuntos con varios puntos de fijación.
• Compensar a ojo porque “parece que ya está”: esa costumbre sale cara.

También influye el estado del tornillo. Si la rosca está sucia, seca cuando no debe, o marcada por un desmontaje previo, el comportamiento del apriete cambia. El goniómetro seguirá midiendo grados, sí, pero la unión no responderá igual. Por eso siempre insisto en que la herramienta no reemplaza el criterio técnico, solo lo hace más preciso.

Con esos fallos controlados, la última decisión importante es escoger un modelo que encaje con el uso real que vas a darle.

Qué conviene mirar antes de comprar uno en España

Si lo vas a usar en un taller o en mecánica doméstica seria, yo miraría cinco cosas antes de comprar:

Criterio	Qué buscar	Por qué importa
Escala	Lectura clara en 0-360° y marcas fáciles de ver	Reduce errores de interpretación
Brazo de reacción	Firme, bien ajustado y fácil de colocar	Mantiene la referencia estable
Compatibilidad	Cuadradillo habitual de 1/2" o adaptador adecuado	Evita compras incompatibles con tu herramienta
Material	Construcción robusta, sin holguras excesivas	Mejora la durabilidad en uso real
Tipo de uso	Manual si es ocasional, digital si trabajas mucho con él	Ajusta el precio a lo que realmente necesitas

Si lo vas a usar de vez en cuando, un goniómetro mecánico simple suele ser suficiente. Si trabajas a diario con culatas, motores o montajes donde el ángulo sea parte del procedimiento, un modelo más legible o digital compensa. Yo no pagaría de más por funciones que no voy a usar, pero tampoco recortaría en una herramienta que forma parte del control de calidad del montaje.

Al final, lo importante no es tener un aparato más en la caja, sino entender qué aporta y en qué punto mejora de verdad el resultado.

Lo que yo no perdería de vista antes de cerrar un apriete angular

Mi recomendación práctica es muy directa: lee siempre el manual, respeta el orden y no improvises equivalencias. El goniómetro mide el giro final, no “la fuerza aproximada” ni una sensación de apriete. Si el tornillo es de un solo uso, cámbialo; si la secuencia es por fases, hazla tal como indica el fabricante; y si el acceso es incómodo, prepara antes la maniobra para no perder la referencia.

Cuando se usa bien, esta herramienta no complica el trabajo: lo hace más repetible, más limpio y mucho más seguro. Y en mecánica, esa repetibilidad vale más que una apretada rápida hecha a ojo.
