Lo esencial para extraer un fusible sin dañar la instalación
- Trabaja con el contacto quitado y los consumidores apagados; en cajas del vano motor, yo suelo añadir la desconexión del borne negativo.
- Busca el circuito en el manual o en la tapa antes de tocar nada.
- Usa extractor de fusibles, pinza de plástico o alicates de punta fina con mucho tacto.
- Saca la pieza en línea recta para no doblar las patillas del portafusibles.
- Reemplaza siempre por otro del mismo amperaje y del mismo formato.
- Si vuelve a fundirse, el problema ya no es el recambio, sino el diagnóstico.
Qué conviene preparar antes de tocar la caja de fusibles
Yo empiezo siempre por lo básico: contacto quitado, llave fuera o mando alejado del coche y todas las luces y accesorios desconectados. En un fusible de habitáculo normalmente basta con eso, pero si vas a intervenir en la caja del vano motor, en un fusible principal o en una línea de alta intensidad, desconectar el borne negativo te da un margen extra de seguridad. También conviene dejar enfriar el compartimento del motor si el vehículo acababa de circular, porque algunas cajas están muy cerca de zonas calientes.
Las tres cosas que más uso antes de empezar son una linterna, el manual del vehículo y, si existe, el extractor que suele venir en la propia tapa o junto a los repuestos. Yo no forzaría nunca un fusible sin ver bien qué estoy tocando: en cajas apretadas, el error más común no es sacar mal la pieza, sino confundir dos circuitos parecidos.
| Herramienta | Cuándo la uso | Qué aporta |
|---|---|---|
| Extractor de fusibles | Siempre que venga en la caja o en el kit del coche | Agarre limpio y menos riesgo de doblar terminales |
| Pinza de punta fina | Cuando no hay extractor a mano | Sirve, pero exige más control y buena visibilidad |
| Multímetro | Cuando quiero confirmar si está fundido | Me permite diagnosticar, no solo retirar |
Con ese mínimo preparado, el siguiente paso es localizar el fusible correcto sin perder tiempo ni confundirlo con otro parecido.
Cómo localizar el fusible correcto sin perder tiempo

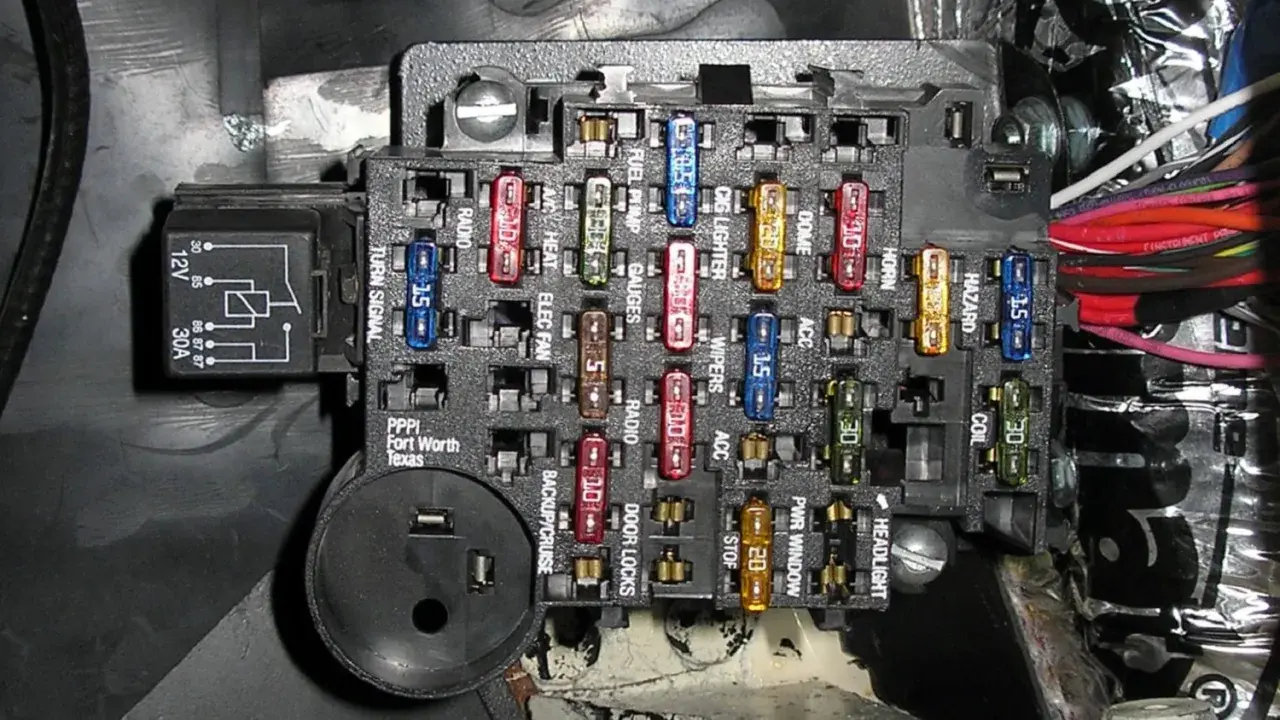

La caja de fusibles suele estar bajo el salpicadero, en el lateral del panel, dentro del vano motor o, en algunos modelos, en el maletero. Yo no me fío solo de la ubicación física: busco también el esquema de la tapa o del manual, porque dos fusibles contiguos pueden tener el mismo tamaño y proteger circuitos completamente distintos. En los fusibles tipo pala, el color orienta, pero el número grabado en el cuerpo es el dato que manda.
En la mayoría de fusibles planos, los amperajes más comunes que me encuentro son 5 A, 10 A, 15 A, 20 A, 30 A y 40 A. Aun así, el color no es una garantía absoluta entre marcas y formatos, así que siempre confirmo el valor impreso en la pieza o en el esquema. El amperaje es la intensidad máxima que soporta el fusible; si lo subes “para salir del paso”, cambias la protección del circuito y el cableado puede sufrir antes que el fusible.
| Amperaje habitual | Color más común | Uso típico |
|---|---|---|
| 5 A | Beige | Mandos, señales o electrónica ligera |
| 10 A | Rojo | Radio, iluminación interior o accesorios pequeños |
| 15 A | Azul | Tomas de corriente y consumidores medios |
| 20 A | Amarillo | Elevalunas, bombas pequeñas o líneas con más carga |
| 30 A | Verde | Ventilación y motores eléctricos de mayor demanda |
Si ves un fusible de cartucho, maxi o atornillado, no lo trates como si fuera un fusible pequeño de pala: la extracción cambia y también cambia la fuerza que conviene aplicar. Una vez identificado el formato, sacar la pieza es sencillo si respetas la dirección de extracción.
La forma segura de sacarlo paso a paso
- Apago el contacto, retiro la llave o alejo el mando y verifico que no quede ningún consumidor encendido.
- Abro la tapa de la caja y localizo el fusible por número, posición y amperaje.
- Si hay varios iguales, hago una foto antes de mover nada; ese gesto me ahorra errores cuando todo parece igual.
- Coloco el extractor sobre la cabeza del fusible y tiro recto hacia mí, sin balancearlo.
- Si está duro, muevo apenas un milímetro de lado a lado y vuelvo a tirar, pero no hago palanca.
- Cuando sale, miro el puente interno o la lámina metálica para ver si está roto, ennegrecido o deformado.
En fusibles grandes o en cartuchos, la lógica es la misma, pero la herramienta debe ser la adecuada y la extracción siempre recta. Si el alojamiento ofrece demasiada resistencia, yo paro antes de arrancar el portafusibles: una pieza barata no compensa una base dañada.
Lo importante no es solo sacar el fusible, sino interpretar lo que te está diciendo.
Qué revisar después de extraerlo
Cuando el fusible ya está fuera, me fijo en tres cosas: el filamento interior, el estado de las patillas y el color del plástico. Un fusible transparente con el puente roto confirma la avería; si el cuerpo está negro o deformado, o una patilla aparece recalentada, ya sospecho de un mal contacto en la base o de exceso de temperatura en el circuito. Si hay dudas, un multímetro en modo continuidad resuelve la comprobación en segundos.
| Lo que veo | Qué suele significar |
|---|---|
| Puente roto | Fusible fundido |
| Plástico oscuro o deformado | Sobrecalentamiento o base fatigada |
| Terminales con óxido o verdín | Humedad y mal contacto |
| Fusible intacto pero la avería sigue | El fallo está en relé, cableado, masa o componente |
Si vas a sustituirlo, usa exactamente el mismo amperaje y el mismo formato. Yo no subiría de 10 A a 15 A ni de 15 A a 20 A “para que no vuelva a saltar”: eso solo retrasa la protección y puede hacer que el cableado se caliente antes que el fusible.
Ahí es donde empiezan muchos errores, porque una comprobación rápida se confunde demasiado a menudo con una reparación.
Errores que complican el diagnóstico
En electricidad del automóvil, el problema no suele ser la falta de piezas, sino la prisa. Yo veo una y otra vez los mismos fallos:
- Poner un fusible de amperaje mayor para salir del paso.
- Usar una pieza de otro formato que entra “más o menos”.
- Tirar de lado y doblar las patillas del portafusibles.
- No hacer una foto antes de mover nada.
- Confiar en que el color basta para identificar el valor.
- Reinstalar un fusible que ya muestra calor o decoloración.
- Cambiar fusibles sin preguntarse por qué se ha fundido el anterior.
Cuando un fusible se quema otra vez al poco tiempo, ya no hablamos de recambio, sino de una pista de diagnóstico. Puede haber un consumo excesivo, un cable rozado, una masa deficiente o un componente en cortocircuito. Si el mismo circuito repite la avería, el origen está antes o después del fusible, no en el fusible en sí.
Y cuando aparecen señales de calor, olor a plástico o un fallo que afecta a sistemas sensibles, yo dejo de improvisar y paso a revisar con método.
Cuándo conviene parar y llevarlo a un taller
Si el mismo fusible vuelve a fundirse en minutos, si notas olor a quemado, si la caja tiene humedad o si el circuito afecta a ABS, dirección asistida eléctrica, airbag o gestión del motor, yo dejaría de probar piezas al azar. En esos casos ya no estás ante una extracción simple, sino ante un diagnóstico eléctrico que exige medir consumo, revisar masas, comprobar relés y buscar posibles rozaduras en el cableado.- El fusible se quema nada más sustituirlo.
- El alojamiento está derretido o sulfatado.
- Hay agua dentro de la caja.
- El fusible protege un sistema de seguridad.
- Para acceder hay que desmontar batería, soportes o módulos cercanos.
En un taller, la diferencia la marca el método: medir antes de cambiar, probar el circuito bajo carga y no asumir que una pieza nueva resuelve el origen del problema. Esa es la parte del diagnóstico que de verdad ahorra tiempo y dinero.
Lo que yo comprobaría antes de dar por terminado el trabajo
Antes de cerrar la tapa, me aseguro de que el fusible quede bien asentado, de que el portafusibles no haya sufrido y de que no haya quedado ninguna herramienta dentro de la caja. Después pruebo el consumidor afectado una sola vez, no diez: si funciona, cierro; si vuelve a fallar, tomo nota del síntoma exacto y no sigo cambiando piezas a ciegas. Ese pequeño hábito convierte una avería difusa en un patrón útil.Si el problema desaparece y no reaparece en los trayectos siguientes, probablemente la reparación era tan simple como sustituir una protección fundida. Si vuelve a fallar, ya tengo una pista clara para pasar de la extracción al diagnóstico eléctrico de verdad.
